Lithium-lader

Lithium-lader

Accu's op basis van lithium, zoals de LiPo (Lithium-polymeer) en Lithium-ion accu’s, zijn zeer geschikte kandidaten om een robot van energie te voorzien. Ten opzichte van andere accu’s hebben deze een veel lager gewicht, wat een minder grote mechanische belasting vormt voor het chassis. Ook met de verkrijgbaarheid zit het wel goed: deze accu’s zijn in diverse soorten en maten verkrijgbaar.

Laden

Het laden van accu’s op basis van Lithium is een zeer precies karwei. Bij een verkeerde methode kan er een hevige brand ontstaan. Daarom is het wel verstandig om een geschikte lader te gebruiken. Op basis van een MAX745 is zo’n lader eenvoudig zelf te maken.

Tijdens het laden mag de laadstroom niet groter worden dan 1C. Dit betekent bij een accu van...

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Extra info, Update

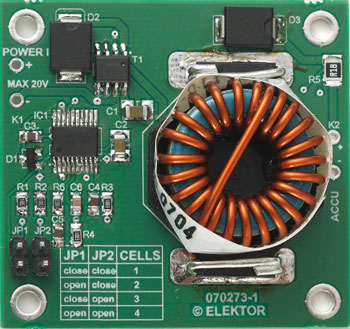

In Tabel 1 (en op de originele pcb) zijn de aanduidingen 'Gesloten' en 'Open' abusievelijk verwisseld. De correcte tabel moet zijn:



JP1            JP2              Aantal cellen

Open          Open            1

Gesloten     Open            2

Open          Gesloten       3

Gesloten     Gesloten       4

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list

Weerstanden:

R1,R2,R6 = 10 k (SMD 0805)

R3,R4 = 100 k 1% (SMD 0805)

R5 = 180 m( 1/4 W (SMD 1210) , bijv. Digikey P.18SCT-ND



Condensatoren:

C1,C2 = 10 (/25 V (SMD 12010)

C3...C5 = 100 n (SMD 0805)

C6 = 47 n (SMD 0805)



Halfgeleiders:

D1 = BAT54 (SOT-23)

D2,D3 = MBRS540T3G (SMC), bijv. Digikey MBRS540T3GOSCT-ND

IC1 = MAX745

T1 = FDS6911 (SOIC12), bijv. Digikey FDS6911CT-ND



Diversen:

L1 = 22μH (JW-MILLER PM2110-220K-RC), bijv. Digikey M8760-ND

JP1,JP2 = jumper met 2-polige SIL-header

print EPS 070273-1 (zie www.elektuur.nl)
