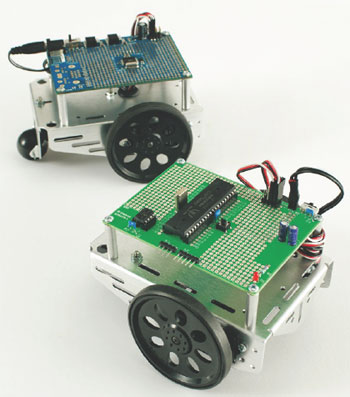

Propeller prototyping board voor Boe-Bot

Propeller prototyping board voor Boe-Bot

De Propeller-chip van Parallax Inc. is een vreemde eend in de bijt in de wereld van de microcontrollers. Dit IC bevat maar liefst acht 32-bits processorkernen die één voor één toegang krijgen tot de periferie en het grote processorgeheugen. De Propeller kan daardoor enorm snel zijn werk doen en kan zonder interrupt-mechanisme werken: taken die we gewend waren onder te brengen in een interrupt, krijgen nu gewoon een eigen processorkern (in Propeller-taal 'COG' genoemd) toegewezen. Deze processoris bijvoorbeeld snel genoeg om een VGA-monitor rechtstreeks aan te sturen en daarnaast nog andere processen uit te voeren. Het voert hier te ver om diep in te gaan op de werking en de software van de Propeller. Alle benodigde documentatie, voorbeeld...
