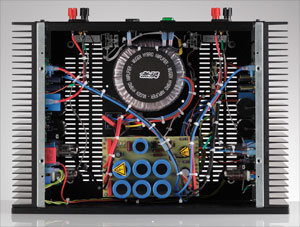

Mugen - hybride audioversterker

The best of two worlds?

Mugen - hybride audioversterker
Audioversterkers zijn er in vele configuraties. Er zijn typen met transistoren, FET´s, IC’s of buizen. De hier voorgestelde versterker is een ontwerp dat gebruik maakt van een combinatie van transistoren en buizen en op deze wijze de voordelen van beide met elkaar verenigt. Het woord hybride is hier dan ook zeker op zijn plaats. Het resultaat is een versterker met audiofiele prestaties.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Extra info, Update

In de onderdelenlijst van het artikel over deze hybride audio-eindversterker is voor R11 abusievelijk een waarde van 18 Ohm vermeld. Dit moet 18 kOhm zijn, net zoals is aangegeven in het schema en op de print.



Verder is in figuur 3 bij trafo T2 het typenummer 78075 vermeld, dit moet 78057 zijn. In de onderdelenlijst is dit wel juist vermeld.

Component list

versterker en voeding

(voor een stereo uitvoering moeten alle versterker-onderdelen tweemaal worden aangeschaft; )



Weerstanden:

(1% metaalfilm 600mW, tenzij anders aangegeven)

R1 = 392 k

R2,R5,R12,R20,R32 = 1 k

R3,R4 = 150 k/2 W (BC PR02 series)

R6,R15,R19,R45 = 100 Ohm

R7 = 22 k/3 W (BC PR03 series)

R8 = 2k43

R9 = 274 Ohm

R10 = 560 Ohm

R11 = 18 k

R13,R17 = 392 Ohm

R14,R18 = 2,2 Ohm

R16 = 20 k

R21,R22 = 0,22 Ohm/4 W (Intertechnik MOX)

R23 = 10 Ohm/2 W

R24,R26 = 182 Ohm

R25 = 1k5

R27 = 3k3

R28,R29 = 1 M

R30 = 330 k

R31 = 10 M

R33, R34, R35 = 100 k

R36 = zelf bepalen (0,22 Ohm met 3N604)

R37,R38 = 100 Ohm/1 W (zie tekst)

R39 = 330 Ohm

R40 = 82 k/3 W

R41 = 150 k/3 W

R42,R43 = 1 k/1 W

R44 = 4,7 Ohm

P1 = 2 k,15-slagen instelpotmeter, T93YB (Vishay) of 3296Y (Bourns)

P2,P3 = 5 k,15-slagen instelpotmeter, T93YB (Vishay) of 3296Y (Bourns)



Condensatoren:

C1 = 100 n/400 VDC

C2,C3 = 3,3 µ/400 VDC (ClarityCap SA 630 V audiograde capacitor)

C4,C6,C8,C10 = 270 µ/50 V (Panasonic FC, Farnell bestelnr. 9692436)

C5,C9,C12,C14,C22 = 100 n/50 V

C7 = 100 n (Vishay MKP-1834, Farnell bestelnr. 1166887)

C11,C16,C17 = 10 µ/50 V

C13 = 47 µ/50 V

C15 = 1 µ/250 V (bijv. Wima foliecondensator, zie tekst)

C18 = 22 µ/63 V

C19,C20 = 47 µ/25 V

C21 = 220 µ/50 V

C23 = 2n2 (Wima FKP-1/700 VAC, zie tekst)

C29,C30,C31,C35 = 2n2 (Wima FKP-1/ 700 VAC)

C24 = 150 µ/450 V

C25 = 100 n/450 VDC

C26 = 10 µ/400 V

C27,C28 = 22 µ/400 V

C32,C33,C34,C36,C37,C38 = 4700 µ/63 V (BC056, 30x40 mm, Conrad bestelnr. 446286-89)

C39 = 10 µ/25 V

Cfb = 56 p (optioneel)



Halfgeleiders en buizen:

D1 = niet gebruikt

D2,D3 = UF4007 (evt. 1N4007)

D4,D5 = 1N4001

D6,D7,D8 = 1N4148

D9,D10,D11,D12 = BY228

D13 = 1N4007

LED1 = LED 5 mm, rood

Z1 = zenerdiode 110 V/1,3 W

Q1 = BD139

Q2 = 2SC2073

Q3 = 2SA940

Q4,Q5 = 2SC5200

Q6,Q7 = BC550B

Q8 = BS170

Q9,Q10 = BC547B

Qbax = 2SC1815BL

U1 = LM337

U2 = LM317

U3 = TL783 (Conrad 175012-62)

V1 = ECC83 (o.a. JJ Electronics)

V2 = ECC88 (o.a. JJ Electronics)



Diversen:

B1 = bruggelijkrichter 600 V/1 A (DF06M)

B2,B3 = bruggelijkrichter 400 V/35 A

T1 = nettrafo, sec. 30 V + 250 V + 6,3 V (Amplimo type 3N604)

T2 = nettrafo, sec. 2 x 28 VAC, 300 VA (Amplimo type 78057)

RLY1 = uitgangsrelais 24 V (bijv. Amplimo type LR

koelprofiel voor U3, SK104 25,4 STC-220 14K/W (bijv. Conrad 186140-62)

koelprofiel voor U1 en U2, FK137 SA 220, 21 K/W (bijv. Conrad 188565-62)

koelprofiel voor Q4 en Q5, 0,7 K/W of lager

buisvoet Noval voor printmontage t.b.v. V1 & V2

Versterkerprint EPS 070069-1 (mono)

Voedingsprint EPS 070069-2



Mogelijke leveranciers

ringkern-voedingstrafo’s + uitgangsrelais:

www.amplimo.nl

ClarityCap SA condensatoren:

www.claritycap.co.uk

www.capsandcoils.com

http://wduk.worldomain.net

(OEM als Soniqs SAX)
