Benedikt  Sauter
Over dit artikel

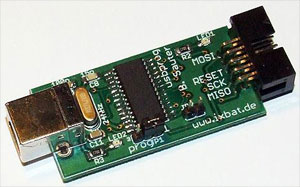

USBprog

Open-source-universeeltool

USBprog
Een nieuwe microcontroller en al weer een nieuwe programmer? Wie tegenwoordig in controllers geïnteresseerd is, bezit vaak een heel arsenaal printen en adapters voor de programmering van verschillende chips. Daar maakt deze USBprog een einde aan! En als 'toegift' kan hij ook nog als USB-I/O- en USB/RS232-interface gebruikt worden.Het stoorde de auteur van dit project dat praktisch iedere microcontroller een eigen programmer vereist. Dat kost de nodige ruimte en is ook niet economisch noch milieuvriendelijk. Daarbij komt dat menige eenvoudige zelfgeknutseldeprogrammer en oudere commerciële exemplaren interfaces veronderstellen waarover de moderne pc’s en notebooks al lang niet meer beschikken.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

Weerstanden:

R1,R2,R7 = 10 k, SMD 0603

R3 = 1 M, SMD 0603

R4 = 1k5, SMD 0603

R5,R6 = 274 Ohm, SMD 0603

R8...R15 = 100 Ohm, SMD 0603



Condensatoren:

C1,C2 = 15 p, SMD 0603

C3,C5,C7 = 1 µ, SMD 0603

C4,C6,C8...C11 = 100 n, SMD 0603



Halfgeleiders:

IC1 = ATmega32L-AU, QFP 12x12 (Atmel)

IC2 = USBN9604SLB (National Semiconductor)

D1,D2 = MBRS130T3G, SMB DO214AA

D3 = LED rood, SMD 0603

D4 = LED groen, SMD 0603



Diversen:

Q1 = kristal, 24 MHz, HC49/4

X1 = USB-connector type B, voor printmontage

SV2 = 10-polige DIL-boxheader, haaks voor printmontage

JP1,JP4 = 2-polige SIL-pinheader

JP2 = 3-polige pinheader, enkelrijig

JP3 = 4-polige pinheader, enkelrijig
