USB data-acquisitiekaart

Digitaal & analoog; in & uit

USB data-acquisitiekaart

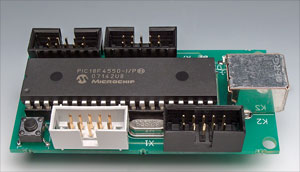

I/O-kaarten voor metingen en systemen die met een PC verbonden kunnen worden zijn altijd populair geweest in de lange geschiedenis van Elektor. Of het nu gaat om een zelfstandige besturing via de RS232- of LPT-poort (kent u die nog?), een insteekkaart voor de ISA-bus (nog ouder) of nu recentelijk voor de USB, het is een gegarandeerd succesnummer als onze lezers er digitale besturingsignalen mee kunnen genereren en inlezen en hetzelfde kunnen met analoge signalen! Deze data-acquisitiekaart met USB-aansluiting heeft acht digitale uitgangen, acht digitale ingangen, twee 10-bits analoge uitgangen en acht 10-bits analoge ingangen voor een ingangsspanning van 0 tot 5 V. Het hart van het systeem is een Microchip USBmicrocontroller type PIC18F4550, geprogrammeerd in C. De schakeling zit op een klein printje en heeft geen externe voeding nodig.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

- Forumdiscussie en extra gebruikersinfo op Forum Elektor NL.

- Vista compatibiliteit

Component list

Weerstanden:

R1 = 10 k

R2 = 470 Ohm

R3,R4 = 33 Ohm

R5 = 1 M

R6,R7,R8 = 1 k

Condensatoren:

(alle SMD’s 0805)

C1,C3 = 100 n

C2 = 470 n

C4 = 10 n

C5,C6 = 22 p

Halfgeleiders:

IC1 = PIC18F4550 I/P (geprogrammeerd, EPS 070148-41)

D1,D2,D3 = LED, SMD 1206-behuizing

Diversen

K1,K3,K4,K5 = 10-polige boxheader

K2 = type-B USB-connecter voor printmontage

X1 = 20 MHz kristal

L1 = VK200 of klein ferriet kraaltje met 2-4 windingen dun geëmailleerd koperdraad

S1 = drukknopje voor print montage, steek 6 mm

DIL40-voetje voor IC1

print EPS 070148-1 (zie Elektor-shop)

Project-software 070148-11 gratis
