Telefoonschakelaar

Eén telefoon op twee lijnen

Telefoonschakelaar

Er zijn steeds meer Internet-providers die hun abonnees naast reguliere Internet-toegang ook een extra telefoonverbinding aanbieden middels VoIP (Voice over IP). Zo beschikken steeds meer mensen thuis over twee telefoonlijnen. In zo'n situatie worden er vaak simpelweg een of meer extra telefoons op elke lijn aangesloten. En heb je meteen het probleem dat je de juiste telefoon moet opnemen als de bel overgaat (wat gelukkig vaak wel aan het belsignaal te horen is) en je moet beslissen welke telefoon je wilt gebruiken als je wilt bellen.

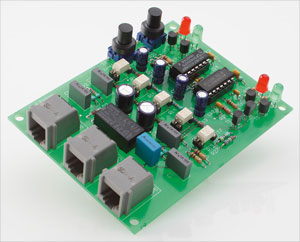

De schakeling die we hier bespreken verkleint dit probleem, dus minder kinken in de kabel, door slechts één telefoon door te schakelen, maar wel tegelijkertijd naar twee lijnen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

Weerstanden:

R1,R2,R7,R8 = 33 k

R3,R11,R18 = 10 k

R4,R13,R27 = 1 M

R5,R6= 100 Ohm

R9,R10 = 100 k

R12 = 4M7

R14,15 = 47 k

R16,R17,R21,R22,R25,R26 = 1 k

R19,R20 = 100 k

R23,R24 = 470 k

Condensatoren:

C1 tot C4 = 100 n (MKT, steek 7,5 mm)

C5 = 470 n (MKT, steek 7,5 mm)

C6,C9 = 6m8/100 V

C7,C8 = 10 m/100 V

C10,C11 = 220 m/10 V bipolair

C12,C13 = 10 n (Sibatit, steek 5 mm)

C14,C15 = 100 n (Sibatit, steek 5 mm)

Halfgeleiders:

D1,D2 = BAT85

D3,D4 = 1N4148

D6,D7 = LED 3 mm groen, high-efficiency*

D5,D8 = LED 3 mm rood, high-efficiency*

T1,T2 = BC557

T3...T7 = BC547

IC1 = 40106BF

IC2 = 4093

IC3...IC7 = TLP620 (opto-coupler, Toshiba)

Diversen:

K1,K3,K4 = connector RJ11 6/4 voor telefoonlijn (Hirose TM5RE1-64)

K2 = aansluiting voor voeding (9-V-batterij of NiMH-accu)

S1,S2 = drukknop

RE1 = bistabiel relais met twee wisselcontacten, 5 V (Panasonic DS2E-ML2-DC5V of Omron G6AK-234P-ST-US…)
