USB-Flash-bord

8051-systeem voor het snel ontwikkelen van software

USB-Flash-bord
USB-Flash-bord

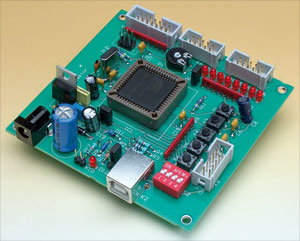

Flash-controllers zijn makkelijk te programmeren en zijn daardoor ideaal voor het snel ontwikkelen van software-applicaties of voor onderwijsdoeleinden. Tot voor kort werden de programmagegevens meestal via de seriële poort verzonden, maar met name laptops hebben tegenwoordig alleen nog USB-poorten. De oplossing hiervoor vinden we in dit voor veel toepassingen geschikte flash-bord. Het hart van de schakeling bestaat uit de AT89C5131A, een uitgebreide 8051-controller met een 80C52-kern en een snelle USB-interface. Bovendien bevat deze controller een update-interface voor het laden van nieuwe firmware. De bijbehorende software FLIP wordt door Atmel gratis ter beschikking gesteld.
Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?​

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.​
  • Onbeperkt toegang tot Member Only artikelen​
  • 3 nieuwe edities van Elektor Magazine (digitaal)​
  • Meer dan 5000 Gerber-bestanden
  • 20% ledenkorting op e-books (op elektor.nl)​
  • 10% ledenkorting op producten (op elektor.nl)​
Probeer 6 maanden
Stopt automatisch.​
Wat is Elektor Exclusief?

Materials

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Onderdelenlijst

Weerstanden:

R1 = 1k5k x 8 weerstand-array

R2,R3 = 27 Ohm

R4,R12 = 1k5

R5 = 100 Ohm

R6,R7,R11 = 4k7

R9 = 10 k x 8 weerstand-array

R10 = 1 k

P1 = 10 k instelpotmeter

Condensatoren:

C10,C11=22 p

C3 = 2n2

C4 = 10 n

C1,C2,C5..C7,C14..C16 = 100 n

C8 = 10 m/16 V

C9 = 1 m/16 V

C12 = 1000 m/16 V

C13 = 100 m/25 V

Halfgeleiders:

D1...D8,D12 = LED rood, low-current

D9 = BAT46

D10 = 1N4001

D11 = zenerdiode 6V2

IC1 =  AT89C5131AM

IC2 = 7805

X1 = kristal 12 MHz

Diversen:

JP1,JP4 = 2-polige SIL-pinheader

JP2,JP3 = 3-polige SIL-pinheader

K2 = USB-connector type A, voor printmontage

K3,K6,K8 = 10-polige DIL-boxheader

K4 =  6-polige DIL-pinheader

K7 = 14-polige DIL-boxheader

K9 = netadapter-connector voor printmontage

S1,S3...S6 = miniatuur druktoets

PLCC-voet

Print EPS 070125-1(layout en bestelling via www.elektor.nl)
