AVR-webserver
Low-cost en zuinig met stroom

Zou een webserver niet kunnen werken met alleen een Atmel-controller aan boord? In de Open-Source community is kennelijk niets een probleem, zoals ook hier weer blijkt. De benodigde software past gemakkelijk in een Atmega32. Zelfs het aansturen vanexterne apparatuur en het aansluiten van een webcam zijn mogelijk.

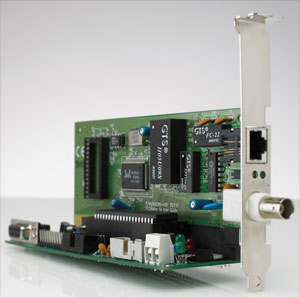

Ulrich Radig wilde oorspronkelijk alleen zijn koffiezetapparaat via het internet kunnen inschakelen. Na wat geknutsel resulteerde dit in een kleine webserver die niet alleen enkele poorten kan sturen. maar ook een aantal analoge ingangen kan uitlezen. Nadat Ulrich zijn ontwerp op het internet beschikbaar had gesteld, verzamelde zich al snel een kleine fanclub. Met als gevolg dat nog meer hard- en software werd ontwikkeld. Van Holger Buss is het printontwerp afkomstig dat door een slimme routing 'slechts' dubbelzijdig is uitgevoerd. De verbinding met het internet wordt tot stand gebracht via een oude NE2000-compatible ethernetkaart.Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Onderdelenlijst
Weerstanden:
R1,R2,R4 = 1k8
R3,R10 = 10 k
R5...R7 = 3k6
R8,R9,R11,R12 = 470
Condensatoren:
C1,C2 = 22p, keramisch
C3...C10,C13 = 100 n folie, steek
C11,C12 = 22 µ/16 V tantaal
Halfgeleiders:
D1,D2 = 1N4148
D3 = 1N4001
LED1 = LED, groen
LED1 = LED, rood
IC1* = ATmega32 of ATmega644, DIL 40
(geprogr. ATmega644: EPS 060257-41)
IC2 = MAX232
N1 = 7805
Diversen:
Q1* = kristal 14,7456 MHz
S1 = 2x7-polige DIL-header voor printmontage
X1* = 2x31-polige connector of ISA-slot
X2 = 9-polige sub-D-connector (female) voor printmontage
Prog = 2x5-polige DIL-header voor printmontage + 2x3-polige connector
SD* = 2x7-polige bandkabel-connector
1 IC-voet 40-polig en 1 IC-voet 16-polig
Print 060257-1
