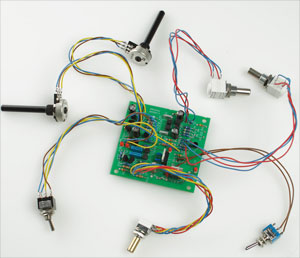

Mini-boormachine-regeling

Semi-automatische snelheidsregeling maakt gaatjes boren in printplaat veel makkelijker

Mini-boormachine-regeling

Het zelf ontwerpen en maken van printplaten heeft veel voordelen boven het gebruik van experimenteerprint, maar er is één groot nadeel: je moet zelf de gaten boren. Deze miniboormachine-regeling maakt die klus wat minder lastig door de snelheid van de 12 V miniboormachine semi-automatisch te regelen. Dat spaart tijd en boortjes. Zo kan de maximum snelheid van de boormachine vooraf worden ingesteld, evenals de mate van versnellen bij inschakelen en vertragen bij uitschakelen. Je kunt kiezen tussen deze tijdgestuurde modus en continubedrijf. Bovendien kan de boormachine met een voetschakelaar worden bediend, waardoor beide handen vrij zijn voor het nauwkeurig positioneren van boor en print.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Component list

Weerstanden:

R1,R28,R29 = 100

R2,R6,R9,R10,R15,R18,R21,R24 = 1 k

R3 = 15 /2 W

R4,R30 = 2k2

R5,R12,R13 = 15 k

R7,R8,R11,R16,R17,R22,R23 = 4k7

R14,R19 = 2k7

R20, R25 = 10 k

R26,R27 = 100 k

P1,P2 = 5 k lineaire potmeter

P3,P4 = 10 k lineaire potmeter

P5 = 50 k lineaire stereo-potmeter

Condensatoren:

C1 = 100 n

C2 = 470 n

C3,C4,C7,C8 = 220 µ/25 V elco, radiaal

C5,C6 = 220 n

C9,C10 = 22 n

Halfgeleiders:

D1,D6,D7,D8,D9,D10,D11 = 1N4148

D2,D3,D4,D5,D12,D13 = LED, low current

T1,T4 = BS170

T2,T3,T8,T9,T10,T11= BC560C

T5,T6,T14,T15,T16,T17= BC550C

T7 = TIP122

T12,T13 = BS250P (let op de toevoeging P)

IC1 = L7805CV

Diversen:

S1 = aan/uit-schakelaar, 1 maakcontact

S2 = aan/uit-schakelaar, 1 maakcontact

S3 = voetschakelaar, aan/uit, 1 maakcontact, zie tekst.

S4 = enkelpolige wisselschakelaar

S5 = enkelpolige wisselschakelaar

Print  060291-I (zie www.elektor.nl)

Print-layout en afbeeldingen op ware grootte van voor- en achterpaneel zijn gratis te downloaden.
