Onderwaterzaklamp met Luxeon-LED’s

LED’s dive!

Onderwaterzaklamp met Luxeon-LED’s

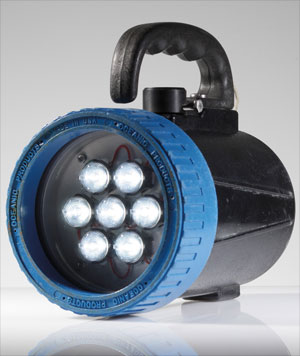

De onderwaterwereld houdt haar geheimen vaak in duisternis verhuld. Een fatsoenlijke duiklamp biedt uitkomst en brengt letterlijk licht in de duisternis. In dit artikel stellen we een batterijgevoede duiklamp voor die gebruik maakt van een eenvoudige, gemakkelijk op te bouwen schakeling en een bestaande onderwaterbehuizing van een vroeger zeer veel voorkomend type duiklamp, een Scubapro, model OceanPro. Oudere duikers hebben waarschijnlijk nog wel ergens zo'n lamp op zolder of in de kelder liggen. Het gepresenteerde binnenwerk past perfect in de behuizing van de lamp. Maar niets belet u natuurlijk om deze schakeling in een andere behuizing onder te brengen.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

Weerstanden

R1,R2 = 6,8

R3,R4 = 8,2

R5 = 1k5

Condensatoren

C1,C2 = 1000 µ/25V radiaal

Spoelen

L1 = 100µH, (C&D Technologies type 1410478C)

Halfgeleiders

D1 = MUR420

D2 = zener 8V2

D3 = BAT82

IC1 = LT1070

D4...D10 = Luxeon Star 3W LXLH-LW3C

Diversen

7 x collimatorlens 15º Carclo part nr. 10003/15

7 x lenshouder Carclo part nr. 10043

Print 070011-1
