CO2-meter

Waakhond voor slechte lucht

CO2-meter

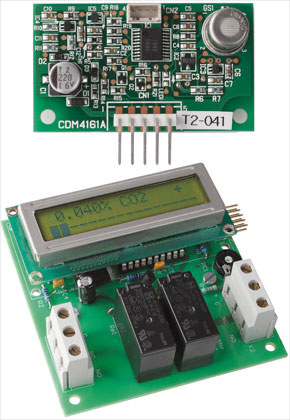

CO2 is niet alleen een bedreiging voor het klimaat, maar ook een belangrijke factor in de kwaliteit van de lucht in woon- en kantoorruimtes. Dat wordt nogal eens over het hoofd gezien. Een te grote concentratie van CO2 leidt tot vermoeidheid, een verminderd concentratievermogen en kan hoofdpijn veroorzaken. Deze CO2-meter maakt het makkelijk de concentratie CO2 in de lucht te meten. Een microcontroller bewaakt de gemeten waarde en kan bij overschrijding van de grenswaarde een alarm of een ventilatiesysteem inschakelen. In dit artikel is ook het een en ander te vinden over de eigenschappen, werkingen en bijwerkingen van CO2, een zeer stabiele verbinding tussen een koolstofatoom en twee zuurstofatomen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

Weerstanden:
R1,R3 = 10 k
R2 = 1 k
R4 = 47 k
P1 = 10 k instel
Condensatoren:
C1,C2 = 10 µ/25 V, radiaal
C3..C5,C7 = 100 n
C6 = 10 µ/25 V, radiaal
Halfgeleiders:
D1,D3,D4 = 1N4001
D2 = low-current-LED
T1 = BC547B
IC1 = 7805
IC2 = ATtiny26-16PC (geprogrammeerd, EPS 070802-41)
Diversen:
L1 = 10 µH (smoorspoel)
LCD, 2 x 16 tekens, bijv. Displaytech 162
K1,K2 = 3-polige printkroonsteen, steek 7,5 mm
K6 = 2x5-pens haakse header, steek 2,54 mm
Re1, Re2* = 5-V-relais SPDT 250V/10A AC, bijv. Panasonic JW1FSN-5V
Figaro CO2-meetmodule CDM4161 of CDM4161A (zie tekst)
Print 070802-1 of bouwpakket  070802-71 (compleet met alle onderdelen, print, geprogrammeerde controller en CO2-module)
Software en print-layout zijn gratis te downloaden
