Surround light
Achtergrondverlichting voor pc-monitor
Toen Philips in 2004 het Ambilight-systeem op de markt bracht voor zijn televisies, vatte de auteur meteen het plan op om zelf een dergelijk systeem te bouwen voor zijn pc.
Het Surround Light bestaat uit een 3-kleuren LED die analoog wordt aangestuurd. Daarmee zijn, uitgaande van 3 basiskleuren, alle mogelijke kleurcombinaties te maken. De hele schakeling is analoog van opzet.Materials
Gerber bestand

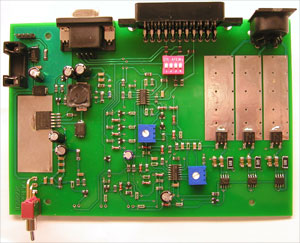

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
Weerstanden:
R1...R6,R14,R15,R20,R39,R52,R61,R62,R65...R67 = 10 k (SMD 1206)
R7...R9,R13,R17...R19,R31,R49...R51,R57 = 3k9 (SMD 1206)
R10...R12 = 68 k (SMD 1206)
R16,R53,R56 = 1 k (SMD 1206)
R21,R32,R43,R45,R47,R54,R60 = 4k7 (SMD 1206)
R22...R24,R36,R40...R42,R58 = 1 k (SMD 1206)
R25,R27,R29 = 6(8 (SMD 2512)
R26,R28,R30,R33,R44,R46 = 1(8 (MMB 0207)
R34 = 220 k(SMD 1206)
R35 = 1 M (SMD 1206)
R37,R59 = 680 ( (SMD 1206)
R38 = 47 k (SMD 1206)
R63 = 2k2 (SMD 1206)
R64 = 6k8 (SMD 1206)
R68 = 1 ( (SMD 1206)
R48,R55,R69 = 75 ( (SMD 1206)
P1 = 10 k
P2 = 1 k
Condensatoren:
C1...C4,C7...C12,C14,C15 = 100 n (SMD 1206)
C22 = 10 n (SMD 1206)
C21,C23 = 1 n (SMD 1206)
C16 = 470 p (SMD 1206)
C5,C13,C17...C19,C20 = 100 (/25 V
C6 = 10 (F/25 V
Zelfinducties:
L1 = 47 (H (Würth 12x12)
L2...L5 = 91 ( bij 100 MHz (SMD 1808)
Halfgeleiders:
D1...D8,D11...D14,D21,D22 = LL4148 (SMD SOD-80)
D9,D10,D16,D20 = BZX84C5V6 (SMD SOT-23)
D17...D19 = LED 3 mm rood
D23= RS3K (SMD SMC)
D15,D24 = 30BQ040 (SMD SMC)
T1...T3 = MJD44H11 (SMD DPAK-N)
T4...T6 = FDS6630 (SMD SO-8)
T7...T12,T14 = BC817 (SMD SOT-23)
T13 = BC807 (SMD SOT-23)
IC1,IC2 = LM324 (SMD SO14)
IC3 = LM2592 (SMD SOT-263)
D25 = LED Luxeon rood (LXK2-PD12-R00)
D26 = LED Luxeon groen (LXK2-PM14-U00)
D27 = LED Luxeon blauw (LXK2-PB14-N00)
Diversen:
S1 = dubbelpolige schakelaar (Farnell nr. 9575502)
S2 = viervoudige DIL-schakelaar
K1 = eenrijige header met 4 pennen
K2,K3 = haakse DIN-5-connector voor printmontage
K4 = Voedingsconnector voor printmontage
K5 = haakse female VGA-connector voor printmontage
K6 = haakse SCART-connector voor printmontage
F1 = Zekeringhouder voor printmontage, met zekering 1 AT
Behuizing, bijv. Vero 16-3638089
