LED-bus-systeem

Met verschillende verlichtingsprogramma's

LED-bus-systeem

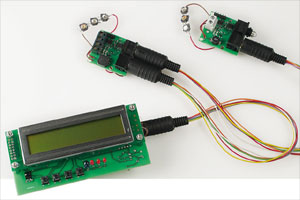

Een LED-verlichtingssysteem kan weliswaar met behulp van alleen voorschakelweerstanden worden gerealiseerd, maar dan wordt het hoge energierendement van de LED’s niet optimaal benut. Bovendien verwacht je bij een modern verlichtingssysteem toch ook wel een dimfunctie en een mogelijkheid voor afstandsbediening. Dat is allemaal mogelijk met dit microcontroller-bestuurd LED-bus-systeem.

De hier beschreven LED-bus voldoet aan de bovenstaande eisen, en biedt daarnaast de mogelijkheid om een bijna onbeperkt aantal LED’s aan te sturen. Er kunnen maximaal tien verlichtingsprogramma’s worden gedefinieerd die via een standaard afstandsbediening met een druk op de knop kunnen worden geactiveerd. Elk verlichtingsprogramma heeft een individuele instelling voor de lichtsterkte van de aangesloten LED’s. Zo kan bijvoorbeeld een van de programma‘s de instelling voor helder leeslicht bevatten, en een ander de instelling voor een warme kleur licht om te ontspannen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

power-module 070459-1

Weerstanden:

R1 = 0.33 (, 1 W (SMD 2515)

R2,R3 = 220 Ω (SMD 0805)

R4 = 10 k (SMD 0805)



Condensatoren:

C1,C2 = 100 n (SMD 0805)

C3 = 2(2 (SMD 1210, diëlectricum X7R of X5R)



Halfgeleiders:

D1 = 10BQ100 Schottky

D2,D3 = SMD-LED (SMD 1206)

T1 = BC850

IC1 = µA78L05ACD

IC2 = MAX491CSD

IC3 = PIC12F638-I/SN (geprogrammeerd, EPS 070459-41)

IC4 = ZXLD1350ET5CT



Diversen:

L1 = SMD-spoel 68 (H 10x10, bijv. Epcos B82464G4683M

K1 = 4-polige printkroonsteen, steek 5 mm

K2 = 6-polige SIL-header

K3,K5 = 6-polige mini-DIN-bus voor printmontage

LEDs, bijv. Luxeon 1-W-typen (zie tekst)





centrale besturingseenheid 070459-2

(alleen IC3 SMD)



Weerstanden:

R1,R2 = 15 k

R3,R4,R6 = 4k7

R5 = 33 (

R7..R10 = 1 k

R11..R14 = 10 k

P1 = 10 k instel



Condensatoren:

C1,C2,C4...C6 = 100 n

C3 = 100 (/25 V radiaal

C7,C8 = 22 p



Halfgeleiders:

D1 = 1N4001

D3,D4 = LED 3 mm, low-current (D2 niet bestukt)

D5 = LD271 IR-LED

T1 = BC337

IC1 = 7805

IC2 = ATmega32-16PC (geprogrammeerd, EPS 070459-42)

IC3 = MAX491CSD



Diversen:

S1...S4 =  6x6 mm druktoets

X1 = kristal 16 MHz

K4,K6 = 10-polige boxheader

K5 = 6-polige mini-DIN-bus voor printmontage

RC-5 ontvanger, bijv. SFH5110-36 (op K3)

LCD-module 2 x 20 karakters, bijv. Displaytech 202A (op K2)
