Pimp your shoes

Blitse schoenversiering

Pimp your shoes

Oplichtende schoenen? Geen probleem, je kunt tegenwoordig (bijna) alles kopen. Maar het is natuurlijk veel leuker en uitdagender om zelf een paar schoenen te voorzien van een blitse verlichting met behulp van een slimme schakeling en een aantal LED's.

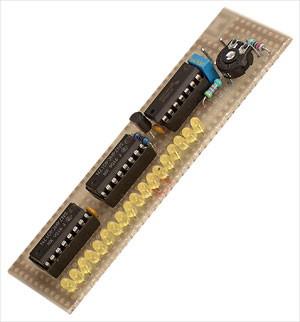

Het idee achter dit miniproject is om je schoenen van een rij LED's te voorzien. De bekende firma Nike verkoopt verschillende modellen van zijn schoenen met ingebouwde verlichting in de hak, die reageert als je hard genoeg beweegt met de schoenen.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

070851-PCB.pdf

Onderdelenlijst

Weerstanden:

R1 = 47 k (SMD 0805)

R2,R3 = 10 k (SMD 0805)

R4 = 220 ( (SMD 0805)

P1 = 1 M instelpotmeter

Condensatoren

C1 = 470 n (SMD 0805)

C2,C3,C4 = 100 n (SMD 0805)

Halfgeleiders

D1...D18 = low-current LED *

T1 = BC847 (SMD)

IC1 = 74HC(T)132 (SMD SO14)

IC2,IC3 = 74HC4017 (SMD SO16)

Diversen:

BT1 = 3 V lithium-knoopcel *

Print-layout EPS 070851-1
