Universele datalogger

Eenvoudig maar effectief

Universele datalogger

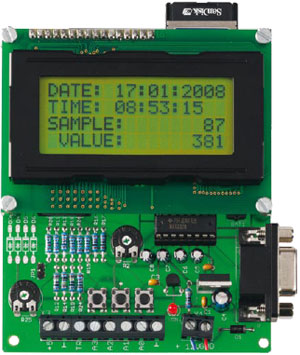

Universele datalogger

De in dit artikel beschreven datalogger heeft als kenmerk dat hij universeel van opzet is en voor diverse meetsituaties kan worden ingezet. De gemeten data kunnen op een SD-kaartje worden opgeslagen. De gemeten data kunnen op een SD-kaartje worden opgeslagen en dankzij een goed doordacht stuk software is de gebruikte hoeveelheid hardware vrij beperkt gebleven.

Dit apparaat voor het inlezen en opslaan van gegevens (datalogger) maakt het mogelijk om de numerieke waarde van de spanningen op 4 analoge ingangen, met een bereik van 0 tot 5 V, op te slaan op een gangbaar SD-geheugenkaartje (SD = Secure Digital).Wij hebben in Elektor al verschillende typen dataloggers beschreven, onder andere in oktober 2004. De datalogger die we hier beschrijven, munt uit in eenvoud en compactheid: slechts een microcontroller en een handjevol gangbare onderdelen, meer is er niet nodig.
Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?​

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.​
  • Onbeperkt toegang tot Member Only artikelen​
  • 3 nieuwe edities van Elektor Magazine (digitaal)​
  • Meer dan 5000 Gerber-bestanden
  • 20% ledenkorting op e-books (op elektor.nl)​
  • 10% ledenkorting op producten (op elektor.nl)​
Probeer 6 maanden
Stopt automatisch.​
Wat is Elektor Exclusief?

Materials

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Onderdelenlijst

Weerstanden:

R1 = 470 ?

R2,R11,R13,R15...R17,R18,R20,R21...R23 = 10 k

R3 = 22 ?

R4 = 56 ?

R5,R7,R9 = 3k3

R6,R8,R10 = 2k2

R12,R14,R19 = 1 M

R24 = 1 k

P1,P2 = instelpotmeter 10 k

Condensatoren:

C1...C3,C9,C10,C15 = 100 n

C4,C12 = 100 ?/ 25 V

C5...C8 = 10 ?/25 V

C11,C13 = 22 p

C14 = trimmer 5...25 p*

Halfgeleiders:

D1 = 1N4001

D2,D3 = BAT81

D4...D7 = zenerdiode 5V1/400 mW

D8 = rode LED 3 mm

IC1 = 7805

IC2 = TS2950-3.3

IC3 = MAX232

IC4 = PIC18F452 (geprogrammeerd, EPS 070745-41)

IC5 = PCF8583

Diversen:

S1...S3 = miniatuur drukknop

JP1 = 2-pens header met jumper

K1 = tweepolige printkroonsteen, steek 5 mm

K2 = achtvoudige printkroonsteen, steek 5 mm

K3 = 9-polige haakse sub-D-connector, female, voor printmontage

K4 = connector voor SD-kaartje

X1 = kristal 32,768 kHz

X2 = kristal 20 MHz

BAT1 = lithium batterij CR2032

LCD = LCD met 4 regels van 16 tekens, bijv. DEM 16481

print 070745-1 verkrijgbaar via www.elektor.nl

programma (broncode, hex-file en Windows-programma) kan worden gedownload van www.elektor.nl onder EPS-nr. 070745-11

Van dit project is een complete bouwkit verkrijgbaar, EPS-nr. 070745-71
