Grafisch talent

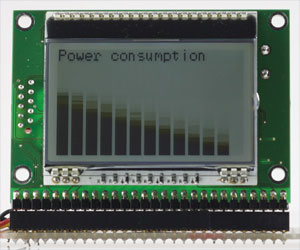

M16C-mini-board met grafisch display – programmeerbaar in C en BASIC

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
Weerstanden:
(type 0805)
R1..R5 = 1k8
R6,R8...R11 = 3k3
R7 = 100 Ohm
R12 = 100k
R13...R18,R22 = 10k
R23 = 680 Ohm
R24 = 4k7
R19,R20,R21 = 100 Ohm
Condensatoren:
(type 0805)
C1...C6, C9,C12,C13 = 100n
C7,C8 = 22p
C10, C11 = 15p
C14...C22 = 1µ/16V meerlagen ker.
Halfgeleiders:
IC1 = M16C29 (Renesas-nr. M30291FC-U5, behuizing PLQP0064KB-A)
IC2 = NCP1117ST33
IC3 = MAX202CSE (SO-16)
IC4 = SN75176BD (SO-8)
Q1 = 18,432 MHz (HC49-SMD)
Q2 = 32,768 kHz (klokkristal, SMD)
Q3,Q9 = BC850B (SOT-23)
D10 = LL4148 (SOD-80 MiniMELF)
Diversen:
LCD1 = EA DOG-M128 (Electronic Assembly)
SP1 = CST-931RP/A (
JP1,JP2 = 14-pens header
JP3 = 10-pens Micromatch-connector (recht, doorlus-versie)
SW1...SW3 = soldeerbrug (in layout ingesteld op "RS485")
Opmerking
De bestukte en geteste print inclusief display en voorgeprogrammeerde controller (loader en Basic-interpreter) is in de Elektor-Shop verkrijgbaar onder nummer 070827-91.
