Elektor-USB-AVRprog

Eenvoudige universele AVR-programmer met USB

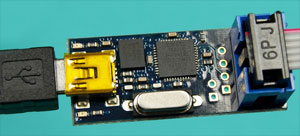

Elektor-USB-AVRprog
Deze programmer werd ontwkkeld naar aanleiding van de feedback over de USBprog en de serie over het CC2-AVR-project met ATM 18. Het resultaat is een plug&play-USB-programmer voor AVR-controllers die compatibel is met de AVRISP-MKII!
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Component list

Weerstanden:
R1,R2 = 10k, SMD 0603
R3 = 1M, SMD 0603
R4 = 1k5, SMD 0603
R5,R6 = 274 Ohm, SMD 0603
Condensatoren:
C1,C2 = 15p, SMD 0603
C4,C6,C8...C10 = 100n, SMD 0603
C5,C7 = 1µ, SMD 0603
Halfgeleiders:
IC1 = Atmega16-16MU, MLF44
IC2 = USBN9604SLB
D1 = LED rood, SMD 0603
D1 = LED groen, SMD 0603
Diversen:
Y1 = kristal 24 MHz, HC49/4
K3 = Mini-USB-Bus, A-USBB-M5/SMD
JP2 = 6-polige DIL-header voor printmontage
