Stemvervormer

Cylon-geluid uit een ATtiny-microcontroller

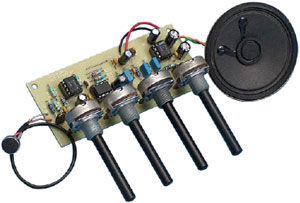

Stemvervormer
Het vervormen van uw stem tot bijvoorbeeld een robotgeluid is een taak die goed kan worden uitgevoerd door een microcontroller. Deze schakeling laat zien hoe dat gerealiseerd kan worden met een eenvoudige opzet rond een kleine ATtiny45-microcontroller.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

Weerstanden:

R18 = 10 Ω

R9 = 33 Ω

R14 = 220 Ω

R5 = 470 Ω

R13,R15 = 1 k

R12,R16 = 4k7

R1 = 10 k

R10 = 27 k

R4 = 220 k

R2 = 330 k

R3, R11 = 470 k

P1,P2 = 500 k

P3,P4 = 50 k



Condensatoren:

C1 = 56 p

C2 = 2μ2/25 V

C18 = 4n7

C17 = 47 n

C6 = 470 n

C3,C4,C5,C11,C12,C15 = 100 n

C1 = 1 μ/25 V

C9 = 10 μ/25 V

C10,C14 = 100 μ/25 V

C13 = 22 μ/25 V

C7 = 2n2

C16 = 22 n



Halfgeleiders:

IC1 = ATtiny45 (geprogrammeerd, EPS-nr. 070859-41)

IC2 = LF356

IC3 = 78L05

IC4 = LM386-N3



Diversen:

K1 = 2-pens SIL-header

K2 = 3-pens SIL-header

MIC 1 = elektret-microfoon

Print 070859-1
