RFID-deuropener

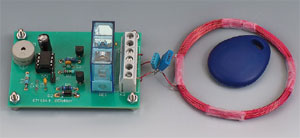

Dit RFID-project gebruikt een speciaal voor deze toepassing geprogrammeerd IC. Dit IC is een lid van een product-familie die door de fabrikant aangeduid wordt als SFChip (SF = Special Function). De SF6107 werkt als RFID-receiver voor RFID-tags met een frequentie van 125 kHz.
De bijpassende transponderkaarten (tags) volgens de EM-4102-standaard hebben 40 bits gegevens aan boord en kosten minder dan 2 € per stuk.
De bijpassende transponderkaarten (tags) volgens de EM-4102-standaard hebben 40 bits gegevens aan boord en kosten minder dan 2 € per stuk.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R2 = 2 M (of 2M2)
R3 = 68 k
R4,R5 = 1 k
Condensatoren:
C1*,C4 = 33 n
C2 = 10 n
C3 = 47 n
C5 = 100 µ/25 V
Halfgeleiders:
D2,D3 = 1N4003
T1,T2 = BC546*
IC1 = SF6107 (www.sfchip.de)
Diversen:
J1 = 2-polige header met jumper
BZ1 = piëzo-zoemertje
K2,K3 = 3-polige aansluitklemmen voor printmontage, steek 5 mm
Re1 = 5-V-relais V23057*
L1 = spoel 100 (H (30 windingen 0,5 mm CuL, 55 mm doorsnede*)
* zie tekst artikel
R2 = 2 M (of 2M2)
R3 = 68 k
R4,R5 = 1 k
Condensatoren:
C1*,C4 = 33 n
C2 = 10 n
C3 = 47 n
C5 = 100 µ/25 V
Halfgeleiders:
D2,D3 = 1N4003
T1,T2 = BC546*
IC1 = SF6107 (www.sfchip.de)
Diversen:
J1 = 2-polige header met jumper
BZ1 = piëzo-zoemertje
K2,K3 = 3-polige aansluitklemmen voor printmontage, steek 5 mm
Re1 = 5-V-relais V23057*
L1 = spoel 100 (H (30 windingen 0,5 mm CuL, 55 mm doorsnede*)
* zie tekst artikel
