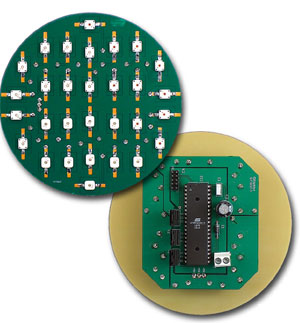

Bij dit project sturen drie PWM-generatoren drie groepen LED’s met hoge lichtopbrengst in de kleuren rood, groen en blauw aan. De aansturing gebeurt met een 8-bits woord per kleur, zodat het theoretisch mogelijk is aan het water dat we met onze lamp verlichten 16 miljoen kleurnuances te geven.
