GPS-ontvanger

Dit apparaat decodeert de GPS-datapakketjes die de satellieten uitzenden en toont vervolgens ongecodeerd de geografische breedte- en lengtecoördinaten. Deze gegevens zijn voldoende om ons in het bos te oriënteren. Behalve de kosten (100 €) en het gewicht heeft deze ontvanger nog een voordeel wat betreft de voeding; hij werkt namelijk op een eenvoudige 9-V-batterij.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

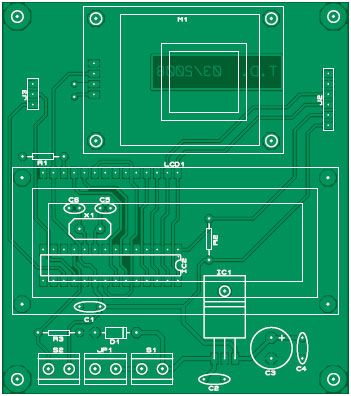

Materials

080238-PCB.pdf

080238-11.zip

Onderdelenlijst

Weerstanden:
R1 = 1k5
R2,R3 = 10 k

Condensatoren:
C1 = 100 n
C2,C4 = 470 n
C3 = 100 µ/16 V
C5,C6 = 22 p

Halfgeleiders:
D1 = 1N4007
IC1 = 7805 (TO220-behuizing)
IC2 = PIC16F876A (20 MHz, geprogrammeerd met hex-bestand 080238-11)

Diversen:
X1 = kristal 20 MHz (lage uitvoering)
JP1,S1,S2= 2-polige printkroonsteen, steek 5 mm
J2 = header 1 x 6 pennen
J3 = header 1 x 3 pennen
K1 = batterijclip voor 9-V-batterij
LCD1 = LCD 2 x 16 karakters, bijv. LM016L
M1 = GPS module 28146 van Parallax
