Universele thermostaat
Deze schakeling is ontstaan uit ontevredenheid over de werking van de thermostaat van een koelkast. Bij het ontwerpen van deze elektronische thermostaat werd gekozen voor een groter regelbereik, zodat deze ook voor andere toepassingen gebruikt kan worden. Het instelbereik loopt van -25 °C tot +75 °C in stappen van 1/4 °C. Tevens is de hysteresis instelbaar, de temperatuurafwijking waarbij het systeem in- en uitschakelt.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

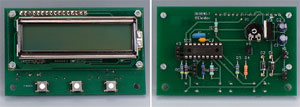

PCB
Onderdelenlijst
Weerstanden:
R1,R2,R3,R5 = 4k7
R4 = 2k2
R6 = 10 k
R7 = 33 Ohm
P1 = 10 k instel
Condensatoren:
C1,C2 = 10 µ/63 V
C3 = 100 n
Halfgeleiders:
D1,D2 = 1N4001
T1 = BC547
IC1 = 7805
IC2 = PIC16F628-04/P (geprogrammeerd met code 080090-11)
Diversen:
X1 = keramische resonator 4 MHz
S1...S3 = miniatuur drukknop
K1,K2 = 2-polige header
K3,K5 = 3-polige header
K4 = 16-polige header
DS1820 + 3-aderige flatcable
LCD met 2 x 16 karakters
R1,R2,R3,R5 = 4k7
R4 = 2k2
R6 = 10 k
R7 = 33 Ohm
P1 = 10 k instel
Condensatoren:
C1,C2 = 10 µ/63 V
C3 = 100 n
Halfgeleiders:
D1,D2 = 1N4001
T1 = BC547
IC1 = 7805
IC2 = PIC16F628-04/P (geprogrammeerd met code 080090-11)
Diversen:
X1 = keramische resonator 4 MHz
S1...S3 = miniatuur drukknop
K1,K2 = 2-polige header
K3,K5 = 3-polige header
K4 = 16-polige header
DS1820 + 3-aderige flatcable
LCD met 2 x 16 karakters
