Acculader met zonnecellen

Lang voordat duurzame energie volop in de maatschappelijke belangstelling stond, werden al talrijke initiatieven met zonnecellen ontplooid door de eigenaren van campers en plezierboten. Deze specifieke toepassingen zijn niet bedoeld om energie aan het nutsbedrijf te leveren, maar om accu’s te laden, zodat tijdens de nachtelijke uren elektriciteit beschikbaar is voor onder andere verlichting. Er is maar een handjevol onderdelen nodig om een intelligente acculader te bouwen. Voor deze toepassing hebben we een PIC 12C671 microcontroller gekozen, een exemplaar in een goed te solderen 8-pens DIL-behuizing met aan boord een analoog/digitaal-converter met meerdere ingangen.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

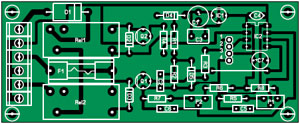

080225-PCB.pdf

080225-11.zip

Onderdelenlijst

Weerstanden:
R1 = 15 k
R2...R4 = 5k6
R5,R7 = 2k2
R6,R8 = 820 Ohm
P1,P2 = 1 k instel

Condensatoren:
C1 = 470 µ/25 V
C2,C5,C6 = 100 n
C3 = 220 n
C4 = 10 n
C7 = 10 µ/25 V

Halfgeleiders:
D1= 1N5821
D2,D3 = 1N4148
D4 = 1N4004
D5 = zenerdiode 4V7/400 mW
Q1,Q2 = BC548
IC1 = 78L05
IC2 = PIC12C671 (geprogrammeerd met hex-code 080225-11)

Diversen:
Rel1,Rel2 = relais Finder 1RT 10 A
F1 = zekering 2 A
4-polige header
6 x printkroonsteen, steek 5 mm
1 draadbrug
