Goedkope 12 V/230 V omvormer

Hoewel de meeste elektrische apparaten die we meeslepen naar de camping of in de vakantiekoffer proppen geheel onafhankelijk van de netspanning kunnen werken, is er nog een klein aantal dat alleen genoegen neemt met een wisselspanning van 230 V/50 Hz zoals die door het nutsbedrijf wordt geleverd. Omdat het opgenomen vermogen bij dergelijke kleine verbruikers relatief laag is, we hebben bij het ontwerp van deze 12V/23V omvormer voor een vermogen van 30 VA gekozen.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

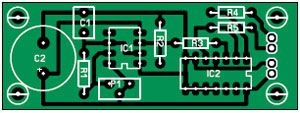

080227-PCB.pdf

Onderdelenlijst

Weerstanden:
R1 = 18 k
R2 = 3k3
R3 = 1 k
R4,R5 = 1k5
R6 = VDR S10K250 (of S07K250)
P1 = 100 k instel

Condensatoren:
C1 = 330 n
C2 = 1000 µ/25 V

Halfgeleiders:
T1,T2 = MJ3001
IC1 = 555
IC2 = 4013

Diversen:
LA1 = neonlampje 230 V
F1 = zekering 5 A
TR1 = nettrafo 230 V/2 x 9 V, 40 VA
