USB/RS232-adapter

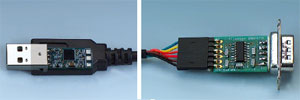

In het juninummer van Elektor hebben we een USB-TTL-interface-kabel voorgesteld die heel handig is om microcontrollerprojecten en eigen schakelingen op een eenvoudige manier met de computer te kunnen verbinden. Het bijzondere van deze interface-kabel is het feit dat ze aan het uiteinde met TTL-signalen werkt, zodat koppeling met een microcontroller e.d. heel gemakkelijk gaat. Met behulp van de hier beschreven kleine uitbreidingsschakeling kan de USB-TTL-interface-kabel ook prima worden ingezet als USB/RS232-converter voor het aansluiten van 'oudere' randapparaten op een moderne pc die uitsluitend nog van USB-poorten is voorzien.
