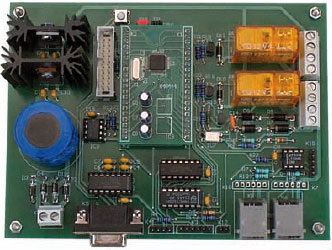

DCC Command Station

Digitale modeltreinbesturing met ARM7

Ook in de modeltreinwereld wordt steeds meer gebruik gemaakt van elektronica. Treinen worden met digitale codes bestuurd en vaak kan de hele besturing ook vanaf een computer gebeuren. In dit artikel stellen we u een schakeling voor die het hart vormt van een digitaal bestuurde modelspoorbaan, namelijk een DCC Command Station. Het rekencentrum in deze schakeling bestaat uit een krachtige ARM7-processor.
Verder heeft deze schakeling nog een aantal neventaken, zoals de communicatie met een pc.
Dit artikel beschrijft een besturingseenheid (in modeltrein-vaktaal een Command Station) die gebruik maakt van de DCC-standaard en opgebouwd is rond een krachtige ARM7-processor die ook toegepast werd in het ARMee bord.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

070989-PCB.pdf

070989-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 070989-1.zip

Onderdelenlijst

Weerstanden:

R1,R3,R4,R6,R9,R14,R17...R22 = 10 k

R2 = 470 Ω

R5 = 100 k

R7,R10 = 680 Ω

R8 = 120 Ω

R11...R13 = 1k

R15 = 100 Ω

R16 = 8Ω2

Condensatoren:

C1...C8,C10...C13,C15 = 100 n

C9 = 4700 μ/40 V radiaal

C14 = 390 p

Halfgeleiders:

D1...D4,D10,D11 = 1N4001

D5 = 1N4148

D6...D9 = BYW100-200

T1...T3 = BC547

IC1 = MAX3232CPE

IC2 = 74HCT125

IC3 = 74LS125

IC4 = 7812

IC5 = 7805

IC6 = LTC1485CN

IC7 = TLP521-1

IC8 = 24C64

Diversen:

S1 = druktoets 6 mm, voor printmontage

RE1,RE2 = 12-V-relais, 2 x wissel, bijv. Finder 40.52

Koelplaatje SK104, 25 mm voor IC5

Koelplaatje SK104, 35 mm voor IC4

K1,K2 = 20-polige SIL-socket

K3,K7,K10 = 6-polige SIL-header

K4 = 4-polige SIL-header

K5 = 9-polige haakse sub-D-connector, female, voor printmontage

K8 = 2-polige printkroonsteen, steek 5 mm

K6,K9 = modulaire connector 6P4C voor printmontage, bijv. Hirose TM5RE1-66

K11 = 2x10-polige pinheader

K12,JP1,JP2 = 2-polige pinheader

K13,K14 = 4-polige printkroonsteen, steek 5 mm

K15 = 5-polige SIL-header

ARM-module 040444-91

Print EPS 070989-11

Compleet bouwpakket incl. voorgeprogrammeerde ARM-module: EPS 070989-71

Discussie (0 opmerking(en))

EN0128953ID 8 maanden geleden

Na overschakelen van een laptop met een echte RS232-poort naar een laptop zonder, maar uitgerust met een USB-naar-RS232-kabeltje, kon er geen verbinding meer tot stand gebracht worden tussen de laptop en de controller. Is dat probleem gekend? En vooral: is er een oplossing voor?
