Schakelen vanuit de luie stoel

Relaisprint met poortexpander voor ATM18

Schakelen vanuit de luie stoel
Schakelen vanuit de luie stoel
Van oudsher willen mensen het resultaat van hun zwoegen zien en ook aan anderen kunnen tonen. Bij ons elektronici komt dat er dikwijls op neer dat we vanuit de computer een actie zichtbaar willen maken. Tegenwoordig sturen en regelen we erop los. Nadat ons ATM18-project met de regelaar voor de zwevende magneet uit het laatste nummer goed op gang gekomen is, kunnen we nu met een relaisprint nog meer spektakel laten zien.
Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?​

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.​
  • Onbeperkt toegang tot Member Only artikelen​
  • 3 nieuwe edities van Elektor Magazine (digitaal)​
  • Meer dan 5000 Gerber-bestanden
  • 20% ledenkorting op e-books (op elektor.nl)​
  • 10% ledenkorting op producten (op elektor.nl)​
Probeer 6 maanden
Stopt automatisch.​
Wat is Elektor Exclusief?

Materials

Onderdelenlijst

ATM18-poortuitbreidingsprint 080357-5

Passieve onderdelen:

R1 = 4k7 (SMD-weerstand 0805)

C1 = 100 n (SMD-condensator 0805)

Halfgeleiders:

D1 = BAS40-1 (SMD)

IC1 = 4094 (SMD SO16)

IC2 = ULN2803 (DIL16)

Diversen:

K1 = 4-polige header

K2 = 8-polige header

K3 = 10-polige header

Kale print zonder onderdelen 071035-5

Print met gemonteerde SMD-componenten 071035-95

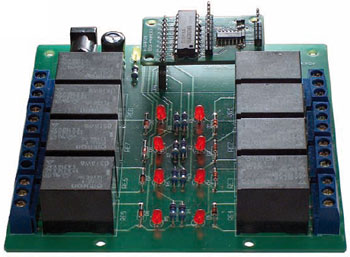

ATM18-relais-print 080357-6

Weerstanden:

R1...R9 = 4k7

Condensatoren:

C1 = 220 μ/16 V

Halfgeleiders:

D1 = 1N4004

D2...D9 = 1N4148

LED1...LED9 = 3 mm LED

Diversen:

JP1 = 10-polige contactbus

K1 = voedingsconnector voor printmontage

K3…K10 = 3-polige printkroonsteen, steek 5 mm

Re1...Re8 = relais Omron G5LE

Print EPS 071035-6

Bouwpakket (print met alle onderdelen) 071035-72
