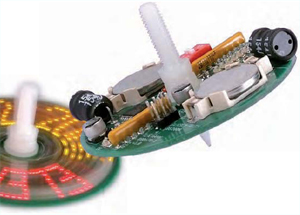

Draaitol met display

toont geprogrammeerde tekst tijdens het tollen

Als je een ronde print met daarop een rijtje LED's ronddraait, dan zie je lichtringen. Het wordt een stuk spannender als je met behulp van een microcontroller de illusie van een stilstaand beeld weet op te wekken, waarmee je letters en cijfers kunt laten zien. Dit artikel laat ook zien hoe je met eenvoudige middelen het aardmagnetische veld kunt gebruiken om het beeld stil te zetten. De toepassingen lopen van rondeteller tot kompas.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

080678-PCB.pdf

080678-11.zip

Extra info / Update

De waarde van R10 dient 22 Ohm te zijn, niet 22k zoals in de onderdelenlijst in het blad vermeld wordt.

Onderdelenlijst

Weerstanden:
(SMD 0805, 1 %, tenzij anders vermeld)
R1,R6,R7 = 100 k
R2 = 150 Ohm
R3,R9 = 47 k
R4 = 4k7
R5 = 1 M
R8 = 10 k
R10 = 22 Ohm
R11,R12 = 8 x 330 Ohm, weerstandsnetwerk, 9-polig (SIL09)

Condensatoren:
C1,C5,C7 = 100 n (SMD 0805)
C2,C9,C10 = 47 µ/16 V (SMD-elco)
C3 = 680 n (SMD 0805)
C4 = 2,2 µ/16 V (SMD 0805)
C6 = 10 n (SMD 0805)
C8 = 47 p (SMD 0805 NPO)

Spoelen:
L1,L2 = 150 mH vaste spoel, Qmin = 50, RM5 (12x16 mm), bijv. Fastron 11P-154J-50

Halfgeleiders:
D1…D8 = LED rood 628 nm, SMD 1206 met lens, bijv. Kingbright KPTD-3216SURC
D9…D16 = LED geel 588 nm, SMD 1206 met lens, bijv. Kingbright KPTD-3216SYC
D17 = zenerdiode 5,1 V/1,3 W (ZD 5,1, BZV85-C5V1)
IC1 = LM358 (SMD SO8)
IC2 = ATmega8-16AU (Atmel), SMD TQFP-32 (geprogrammeerd, EPS 080678-11)

Diversen:
S1 = DIP-schakelaar, 2-polig (MULTICOMP MCDS02 DIL04)
K1, K2 = CR2032 SMD-batterijhouder (Renata SMTU-2032-1-LF, SMTU-2032-1)
K3 = 6x2-pens header, steek 2,54 mm (Tyco-AMP 1241050-3 AMP)
Kunststof bout (polyamide) M6x20 met moer en 2 ringetjes
BAT1, BAT2 = lithium-knoopcelbatterij CR2032
Print 080678-1 (layout gratis te downloaden)
