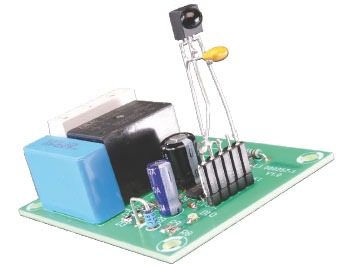

Multifunctionele schakelaar

Smart Switch voor 230V

Multifunctionele schakelaar
Met deze slimme schakelaar kunnen netgevoede apparaten eenvoudig en gemakkelijk in- of uitgeschakeld worden. Deze 230-V-schakelaar kan voor verschillende functies worden ingezet. Dit is mogelijk zonder dat de software daarvoor aangepast hoeft te worden. Denk aan tv’s, radio’s, kelder- en buitenlampen en dergelijke. Dankzij de sensoropties kan dit ook automatisch of met een vertraging gebeuren. Daarbij heeft de schakeling nog een energiesparende werking ook.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Component list

Weerstanden:
R1...R4 = 100 k (1206)
R5 = 100 k (0805)
R6,R9 = 22 k (0805)
R7 = 100 Ohm(through-hole)
R8 = 1 k (0805)

Spoelen:
L1 = 47 µH, Panasonic ELJFA470JF (1210 ontstoorspoel, min. 80mA)

Condensatoren:
C1,C6,C9,C10 = 100 n (0805)
C2,C5 = 10 n (0805)
C3,C4 = 220 n 275VAC X2
C7 = 100 µ/35 V radiaal
C8 = 10 µ/35 V radiaal

Halfgeleiders:
D1...D8 = TS4148
D9 = zener 24 V/1,5W
D10 = LED 0805
T1 = MMBF170
IC1 = PIC10F206T-I/OT
IC2 = L78L05ABD

Diversen:
Re1 = 24 VDC relais SPST, Multicomp HRS4-S DC24V
K1 = 5-polige SIL-header
K2 = 3-polige printkroonsteen steek 7,5mm

Bij de schemer- en IR-schakelaar vervallen R2, R4, C4, D5 en D7

Schemerschakelaar:
R10 = LDR FW200, Conrad bestelnr. 183580
R11 = 1 k
P1 = Instelpotmeter 250 k
C11 = 10 µ/63 V
C12 = 100 n

IR-schakelaar:
IC3 = IR-ontvangstmodule, bijv. TSOP1738
C13 = 100 n

Countdown-schakelaar:
(R1,R3 en C3 vervallen)
S1 = druktoets 1x maak (zie tekst)
R12,R13 = 5k6/1 W
