PLDM

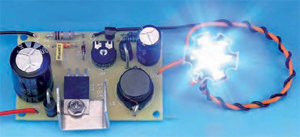

power-LED-driver-module
Dit jaar was het de eerste keer dat LED's een hoger rendement hadden dan de oude vertrouwde TL-buizen. Power-LED's zijn dus voor het eerst een realistisch en een energiebesparend alternatief voor verlichting. Om er licht uit te krijgen is echter wel wat elektronica nodig: een universele power-module.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 1 Ohm/2 W (kool of metaalfilm)
R2 = 10 k
R3 = 1 k
R4 = 2k2
P1 = 10 k
Condensatoren:
C1 = 1000 µ/50 V*
C2 = 100 n
C3 = 220 µ/35 V*
Halfgeleiders:
D1...D3 = SB340*
D4 = ZPD33V*
IC1 = LM2575Z-ADJ*
IC2 = LM385Z1.2
Diversen:
L1 = 330 µH / 1,9 A* (SMD-power-spoel, bijv. FASTRON PISR-331M-04)
Tr = nettrafo, sec. 2 x 6...27 V*
Print 071129-1
* zie kader 'Vermogen en opbouw'
R1 = 1 Ohm/2 W (kool of metaalfilm)
R2 = 10 k
R3 = 1 k
R4 = 2k2
P1 = 10 k
Condensatoren:
C1 = 1000 µ/50 V*
C2 = 100 n
C3 = 220 µ/35 V*
Halfgeleiders:
D1...D3 = SB340*
D4 = ZPD33V*
IC1 = LM2575Z-ADJ*
IC2 = LM385Z1.2
Diversen:
L1 = 330 µH / 1,9 A* (SMD-power-spoel, bijv. FASTRON PISR-331M-04)
Tr = nettrafo, sec. 2 x 6...27 V*
Print 071129-1
* zie kader 'Vermogen en opbouw'
