Een universele bedieningsmodule
...met LCD, zes schakelingangen en een SD-kaart-aansluiting

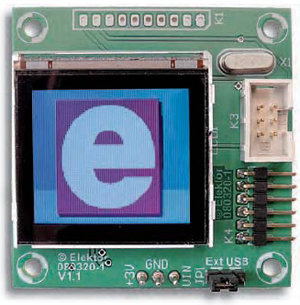

Deze module kan dienen als luxe gebruikersinterface bij microcontrollerschakelingen. Via een seriële verbinding worden instructies en displayinformatie naar de module gestuurd. In omgekeerde richting meldt de module zich per UART wanneer de toestand van een van de zes ingangen is gewijzigd. En met wat extra software en een SD-kaart kan zelfs een diashow worden gepresenteerd.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R2 = 10 k, SMD 0805
R3, R4, R5, R6, R7 = 150 Ohm, SMD 0805
R8 = 470 Ohm, SMD 0805
Condensatoren:
C1, C3, C4, C5 = 100 n, SMD 0805
C2, C6 = 2µ2, SMD 0805
C7, C8 = 22 p, NP0, SMD 0805
Halfgeleiders:
D1, D2 = MBR0520L, Schottky, SOD-123 (Farnell: 1467521)
IC1 = PQ1T301M2ZP, spanningsregelaar (LDO), 3 V, 400 mA, SOT-23-5 (Digikey: 425-1674-1-ND)
IC2 = ATmega168-20AU, TQFP32 (Atmel)
Diversen:
LCD1 = LM15SGFNZ07 (zie tekst)
X1 = kristal 7,3728 MHZ, HC-49
K1 = 10-pens header, raster 2,54 mm
K2 = SD-Kaart-connector (Farnell: 9186158)
K3 = 6-polige (2x3) header met kraag, raster 2,54 mm (Farnell: 1096984)
K4 = 6-pens header, haaks, raster 2,54 mm
JP1= 3-polige header met jumper, raster 2,54 mm
PC1...PC3 = stift, 1 mm doorsnede
Koperlakdraad, maximaal 0,5 mm doorsnede
Print 080320-1 leverbaar via The PCBShop
