Mini teller

Frequentieteller met een ATtiny2313

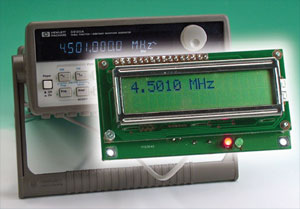

De meeste eenvoudige functiegenerators hebben geen ingebouwde frequentieteller en vaak niet eens een voldoende nauwkeurige frequentie-instelling. De hier gepresenteerde schakeling kan dan een uiterst welkome aanvulling zijn. Deze compacte frequentieteller bestaat uit niet veel meer dan een display en een microcontroller met een klokfrequentie van 20 MHz. De frequentieteller kan zonder voordeler worden gebruikt voor frequenties tot 5 MHz.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

070954-PCB.pdf

070954-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 070954-1.zip

Extra info / Update

Specificaties
- Frequentiebereik: 0 tot 5 MHz.
- Nauwkeurigheid: afhankelijk van het kristal (typisch 50 of 100 ppm voor een niet-geselecteerd standaard kristal).
- De aanduiding voor de gemeten eenheid wisselt automatisch tussen Hz, kHz en MHz.
- Resolutie: 5 digits, omschakelbaar naar 7 digits.
- Aanduiding van de poorttijd met rode en groene LED.
- Voeding: 5 V gestabiliseerd of 6...9 VAC (9...12 VDC) ongestabiliseerd.
- Stroomopname: ca. 40 mA bij gebruik van het in de onderdelenlijst vermelde display.
- Eenvoudig op te bouwen, geen gebruik van SMD's.

Onderdelenlijst

Weerstanden:
R1,R2 = 390 Ohm
P1 = 1 k instel

Condensatoren:
C1 = 100 µ/25 V radiaal
C2,C4 = 100 n
C3 = 1 µ/25 V radiaal
C5,C6 = 27 p

Halfgeleiders:
IC1 = 78L05
IC2 = ATtiny2313 (geprogrammeerd, EPS 070954-41)
B1 = 2KBP005
D1 = LED 3 mm, rood
D2 = LED 3 mm groen

Diversen:
LCD1 = LCD-module, 2 x 16 tekens, bijv. Displaytech 162
X1 = 20 MHz kristal
S1 = miniatuur printschakelaar
K1 = voedingsconnector voor printmontage
14-polige rechte SIL-pinheader, raster 2,54 mm
Print EPS 070954-1, verkrijgbaar via www.elektor.nl
