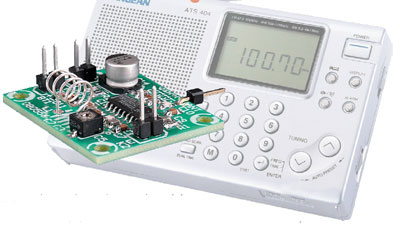

Mini FM-ontvanger

Klein van afmetingen, groots van klank

FM-radiootjes zijn tegenwoordig in veel apparaten geïntegreerd, zoals mobieltjes en MP3-spelers. Maar waarom maken we zelf niet eens een eenvoudige ontvanger? Er zijn tegenwoordig verschillende leuke IC's beschikbaar waarin een (bijna) complete ontvanger is ondergebracht.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

080556-PCB.pdf

Onderdelenlijst

Weerstanden (SMD 0805):
R1 = 8k2
R2 = 10 k
R3 = 390 Ohm

Condensatoren (SMD 0805):
C1,C3 = 10 n
C2,C6,C9,C16 = 100 n
C4 = 33 p
C5 = 25 p trimmer (Murata TZB4Z250AB10R00)
C7,C10 = 1n5
C8 = 820 p
C11 = 1 n
C12 = 68 p
C13 = 220 p
C14 = 47 µF/10 V (Nichicon UWX1A470MCL1GB 5.5mmL chiptype)
C15 = 3n3

Spoelen:
L1 = 36 nH (4 windingen 0,5 mm verzilverd koperdraad, binnendiameter 4 mm, lengte 7 mm)
L2 = 1 µH 0805 (fres > 300 MHz)

Halfgeleiders:
IC1 = TDA7021T (SMD in SO16)

Diversen:
K1,K2 = 2-polige pinheader
BT1 = 2-polige pinheader + batterijhouder voor 2...4 penlites
Print 080556-1, verkrijgbaar via www.ThePCBshop.com
