Modelrijtuig-verlichtingsdecoder

Märklin-compatibel en met een magneet te programmeren!

Modelrijtuig-verlichtingsdecoder

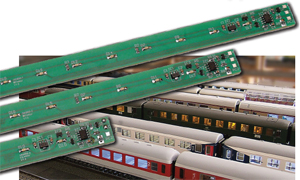

Veel modeltrein-enthousiastelingen zijn nooit helemaal gelukkig geweest met de verlichting van rijtuigen. Tot op heden. De verlichtingscontroller die in dit artikel wordt beschreven is een combinatie van een SMD-LED-strip en een PIC12F683, die compatibel is met het Märklin-systeem. De LED’s kunnen gemakkelijk aangepast worden voor verschillende kleuren, terwijl de LED-strips dankzij drie verschillende printlengtes in vrijwel alle typen rijtuigen passen. Aan de controller kan een adres worden toegekend zonder deze uit het rijtuig te verwijderen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Specificaties:
- Märklin-compatibel
- PIC12F683-microcontroller
- Gratis software
- PWM-regeling voor de verlichtingssterkte
- Printen in drie maten verkrijgbaar, met 4, 8 of 10 LED’s
- Verschillende LED-kleuren mogelijk
- Eenvoudige instelling van decoderadres

Component list

Weerstanden:
(allemaal SMD 0805, behalve R8)
R1,R2 = 1 k
R3 = 2k2
R4 =270 k
R5 = 47 k
R6,R7,R9 = 10 k
R8 = 0 Ohm (draadbrug), SMD 1206

Condensatoren:
C1,C2,C4 = 100 n, SMD 0805
C3 = 22 µ/35 V tantaal (in D- of X-behuizing)

Halfgeleiders:
D1,D3,D4,D5 = BAS16
D2 = zenerdiode 27 V/500 mW, SOD-80C behuizing (bijv. BZV55C27)
D6…D14 = witte of gele SMD-LED, min. 100 mcd, min. 110 graden (zie tekst)
T1,T2 = PMBF170 (of equivalent voor BS170 in SOT-23 behuizing)
IC1 = 78L05, SOT-89-3 behuizing (bijv. L78L05ABUTR)
IC2 = PIC12F683-E/SN of –I/SN (geprogrammeerd, EPS 080689-41)
IC3 = TLE4913 (Hall-sensor)

Diversen:
Print, lange versie (l = 230 mm), EPS 080689-1
Print, middellange versie (l = 190 mm), EPS 080689-2
Print, korte versie (l = 110 mm), EPS 080689-3

Selecteer een lengte afhankelijk van de rijtuigafmeting.
