USB-I2C Bridge

Eenvoudig I2C praten via 1-Wire

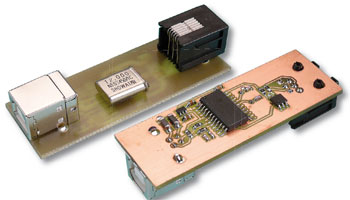

USB-I2C Bridge
USB-I2C Bridge

Steeds meer computers moeten het stellen zonder parallelle- of seriële poort. Toegegeven, ’normaal’ worden deze poorten ook nauwelijks meer gebruikt. Alleen is het voor ontwerpers vaak wel lastig, zo‘n ’poortloze’ pc. Om een gedeelte van de problemen op te lossen, presenteren we hier een interface voor de I2C-bus die via de USB-aansluiting werkt en prima vanuit LabVIEW kan worden gebruikt.



Specificaties:
- Eenvoudig en compact ontwerp
- Geschikt voor Windows XP en Windows Vista
- Geschikt voor LabVIEW 7 of hoger (.net support vereist)
- USB-powered
- Alle IC’s als proefexemplaar verkrijgbaar bij Maxim

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?​

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.​
  • Onbeperkt toegang tot Member Only artikelen​
  • 3 nieuwe edities van Elektor Magazine (digitaal)​
  • Meer dan 5000 Gerber-bestanden
  • 20% ledenkorting op e-books (op elektor.nl)​
  • 10% ledenkorting op producten (op elektor.nl)​
Probeer 6 maanden
Stopt automatisch.​
Wat is Elektor Exclusief?

Materials

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Extra info / Update

Bij het klaarmaken van onze digitale bestanden voor de drukker is in figuur 1 een nogal uitzonderlijke fout geslopen: de tekst is weggevallen. We willen u de figuur natuurlijk niet onthouden, daarom vindt u hem hier terug als gratis download.

Onderdelenlijst

Weerstanden (alle shape 0805):
R1 = 1k5
R2,R3 = 27 Ohm
R4,R5 = 4k7

Condensatoren:
C1 = 1 µ (0805)
C2 = 4µ7 (0805)
C3 = 100 n (0805)
C4...C7 = 33 p (0603)

Spoelen:
L1,L2 = BLM21PG221SN1J (Murata) (220 Ohm bij 100 MHz)

Halfgeleiders:
IC1 = MAX8881EUT33+ (Maxim)
IC2 = DS2490S+ (Maxim)
IC3 = DS2413P+ (Maxim)

Diversen:
K1 = USB-connector voor printmontage, type B
K2 = RJ-11-connector voor printmontage
X1 = kristal 12 MHz
print 080655-1, leverbaar via www.ThePCBShop.com
