Processorblokjes

M16C-TinyBrick – programmeerbaar in BASIC

TinyBricks zijn kleine modules die voorzien zijn van de krachtige 16-bit-microcontroller M16C van Renesas. Om gemakkelijk van start te kunnen gaan, zijn de modules voorgeprogrammeerd met een BASIC-interpreter. Om uw eigen functie nog sneller te kunnen realiseren, bieden wij ook een eenvoudig evaluatieboard aan in de vorm van een print.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

080719-PCB.pdf

080719-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 080719-1-V11

Download Gerber bestand: 080719-2-V10

Extra info / Update

Eigenschappen processor-print TinyBrick:
* Microcontroller Renesas M16C29
* 128+4 kB FLASH, 12 kB RAM
* 1x RS485/RS232 (TTL)
* 1x RS232 (V24-niveau)
* 1x ISP-interface
* 8x PWM (16 bit)
* 8x ADC (10 bit)
* 2x INT, 1 x SPI, 1 x I2C

Print kant-en-klaar met controller en SMD-onderdelen plus alle overige onderdelen als bouwkit verkrijgbaar
Controller met bootloader en BASIC-interpreter voorgeprogrammeerd

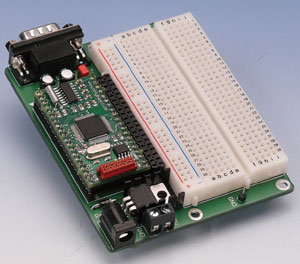

Evaluatie-board als print verkrijgbaar

Onderdelenlijst

Onderdelenlijst TinyBrick-module
Weerstanden:
R2...R7 = 10 k
R1 = 100 k
Condensatoren:
C10,C11 = 15 p
C7,C8 = 22 p
C1...C6,C9 = 100 n
Halfgeleiders:
IC1 = M30291FC-U5
IC2 = SN75176
IC3 = MAX202CSE
Diversen:
X1 = kristal 18, 432 MHz
X2 = kristal 32, 768 kHz
K1,K2 = header 1 x 20-polig (steek 2,54 mm, gedraaide pennen)
K3 = 10-polige Micromatch-busconnector
JP1 = jumper
Print EPS 080719-1

Print kant-en-klaar met controller en SMD-onderdelen plus alle overige onderdelen als bouwkit EPS 080719-91 verkrijgbaar (Controller met bootloader en BASIC-interpreter voorgeprogrammeerd)

Onderdelenlijst evaluatie-board
Condensatoren:
C1 = 100 n
C2,C4 = 100 µ; / 16 V
Halfgeleiders:
IC1 = LM2940-5.0
D1 = 1N4004
Diversen:
K1, K2 = header 1 x 20-polig (steek 2,54 mm)
K3 = 9-polige Sub-D-connector
K4 = busconnector voor netadapter
K5 = 2-polige printkroonsteen voor printmontage steek 5 mm
K6= soldeerpen
2x 20-polig voetje voor TinyBrick-module (steek 2,54 mm)
1x experimenteerboard (ca. 84 x 54 mm)
1x koellichaam SA220
Print EPS 080719-2
