Een sinus met programmeerbare logica

Directe Digitale Synthese met een CPLD

Met behulp van een kristal kan men eenvoudig een signaal met een stabiele frequentie opwekken, maar helaas is het aantal standaard beschikbare kristalfrequenties beperkt. Een volgens specificaties geslepen kristal kan natuurlijk ook, maar dit is echter wel een dure oplossing en ook niet altijd praktisch. Dan is Directe Digitale Synthese (DDS) een meer flexibele oplossing. Er bestaan weliswaar kant en klare DDS-componenten, maar toepassing daarvan is beslist niet eenvoudig. Dit artikel beschrijft hoe je zelf een DDS-generator kunt realiseren met behulp van programmeerbare logica.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

080750-11.zip

Extra info / Update

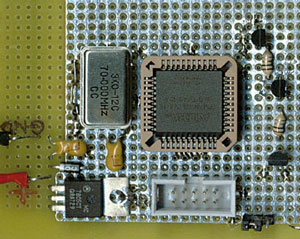

Technische gegevens
• DDS (Direct Digital Synthesisr) generator
• Gefi lterde sinusvormige uitgang
• Uitgangsfrequentie van 610 Hz tot 28 MHz met een resolutie van 610 Hz
• Mogelijkheid van FSK (Frequency Shift Keying) modulatie.
• Programmeerbaar IC EPM7064SLC44-10 (of LC44-7) van Altera
• Kristalfrequentie = 70 MHz
• DAC op basis van R-2R-netwerk
• Filtering van uitgangsignaal met 2 LC-kringen
• Voedingsspanning 5 V
