Automatische testbank [deel 1/3]

Voor modelbouw-verbrandingsmotoren

Automatische testbank [deel 1/3]
Automatische testbank [deel 1/3]

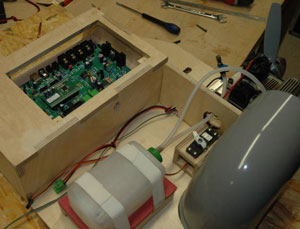

Ondanks het feit dat brushless elektromotoren verbrandingsmotoren langzaam maar zeker verdringen in de modelbouw, zweren veel modelvliegers toch nog steeds bij een echte verbrandingsmotor in kleine en middelgrote modelvliegtuigen. Een elektrische motor kan simpelweg in gebruik genomen worden en meteen het volle vermogen leveren. Bij een verbrandingsmotor ligt dat anders, deze moet eerst goed ingelopen worden voordat het maximale vermogen geleverd mag worden. Dit project gaat deze belangrijke fase automatiseren.

Continue reading this article with an Elektor Membership.
Join tens of thousands of engineers and electronics enthusiasts worldwide as a member. Enjoy access to Elektor Magazine, the Elektor library, exclusive discounts, early notification about Academy Pro products, and more. Select a membership today and start exploring everything Elektor has to offer. Log in here if you are already a member.

Featured plan image

PRINT (Gold)

  • 8x Elektor Magazine (print)
  • 8x Elektor Magazine (digitaal)
  • Geïntegreerde Elektor Industry sectie
  • Toegang tot het Elektor-archief*
  • Toegang tot meer dan 5.000 Gerberfiles
  • 10% korting in de Elektor-store*
€  144,95
Prijs per jaar

Gratis verzending binnen Nederland en België.

* Ledenkorting en onbeperkte toegang tot het hele archief alleen voor volledige GOLD of GREEN members. Proefleden hebben beperkte toegang tot het online archief.


Featured plan image

DIGITAAL (Green)

  • 8x Elektor Magazine (print)
  • 8x Elektor Magazine (digitaal)
  • Geïntegreerde Elektor Industry sectie
  • Toegang tot het Elektor-archief*
  • Toegang tot meer dan 5.000 Gerberfiles
  • 10% korting in de Elektor-store*
€  99,95
Prijs per jaar
of
€  10,00
4 maanden proeflidmaatschap
Een proefabonnement mag je maximaal een keer afsluiten.

* Ledenkorting en onbeperkte toegang tot het hele archief alleen voor volledige GOLD of GREEN members. Proefleden hebben beperkte toegang tot het online archief.


Featured plan image

BUY THIS ARTICLE (PDF)

Get instant access to this Elektor article and keep it forever. Download your PDF today and dive into Elektor’s world of innovation and electronics know-how.
€  5,00


Materials

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Extra info / Update

Technische eigenschappen:
- 32 bits ARM7-processor op 59 MHz, 128 KB flash-geheugen en 64 KB RAM
- Gasklepregeling met standaard modelbouw-servo, uitslag en richting instelbaar
- Verwarming van de gloeiplug geregeld door de microcontroller
- Toerentalmeting van de motor van 0 tot meer dan 30.000 rpm
- Meting van de motortemperatuur van 0 tot 160 °C
- Meting van de omgevingstemperatuur
- Mengselinstelling door het programma in de microcontroller
- Portable terminal met alfanumeriek LCD (vier regels met 20 tekens), drukknoppen en rotary encoder
- USB-interface
- DSC-interface (Direct Servo Control)
- Noodstopknop
- voedingsspanning 7...15 VDC

Onderdelenlijst

Print 080253-1:

Weerstanden:
R1...R4, R7, R9, R48, R58 = 47k
R5, R6, R26, R32, R33, R45, R47 = 10k
R8, R25, R49, R50...R53 = 2k2
R10, R11, R24, R27 = 220 Ohm
R12, R13, R17, R18, R28, R34, R39 = 5k6
R14, R15, R16, R19, R20, R29, R35, R38, R40, R41, R44, R46 = 1k
R21, R22, R23 = 100 Ohm
R31 = 39k
R30 = 90k9 (1%)
R36 = 180 Ohm
R37 = 390 Ohm
R42 = 1k5
R43 = 22k
R54, R55 = 22 Ohm (1 W 5%)

Condensatoren:
C1, C8, C14, C18, C21, C25, C28 = 47u / 63V, radiaal, steek 2,54 mm
C22, C37 = 470u / 35V, radiaal, steek 5 mm
C33 = 220u / 16V, radiaal, steek 2,54 mm
C26 = 47u / 10V, tantaal (Kemet: T491C476K010AT)
C2...C7, C9...C13, C15, C16, C17, C19, C20, C23, C24, C27, C29...C32, C34, C35, C36 = 100n / 50V, keramisch, steek 2,54 mm

Halfgeleiders:
D1, D11, D12 = 1N5822, Schottky, 3A, 40V
D2, D5, D16, D17, D18, D19 = 3V9, 0,5 W zener
D4 = 1V4, 0,5 W zener
D6, D7,D8,D9 = 5V6, 0,5 W zener
D10 = 3V3, 0,5 W zener
D14 = 9V1, 0,5 W zener
D3, D15 = LED, red, low current, 3 mm
D13 = LED, green, low current, 3 mm
IC1 = FT232RL, SSOP28
IC2 = LM3724IM5-3.08, SOT23-5
IC3, IC4 = PCA9517A, SO8
IC5 = LM2940CT-5.0, TO220
IC6 = AD7417ARZ, SO16
IC7 = TLC272, DIP8
IC8 = ULN2804AFWG, SOL18
T1 = IRL3502SPBF, D2PAK
T2, T4, T5 = BC547B, TO92
T3 = BC557A, TO92

Diversen:
JP1...JP10, JP12 = 2-pens header, steek 2,54 mm
JP11, K5 = 3-pens header, steek 2,54 mm
K1, K3 = 2x10-pens kraagheader
K2 = USB type B socket voor printmontage
K4, K15, K17 = 2-pens Tyco header, steek 2,54 mm (Farnell # 588570)
K6, K7, K8, K9 = RJ11 6/6 connector, horizontaal (Farnell # 9732071)
K10 = 2x5-pens kraagheader
K11, K13 = 2-pens PCB plug-in connector, steek 5,08 mm, 90° (Farnell # 9633197)
2-pens terminal blok met schroeven, steek 5,08 mm (Farnell # 9633030)
K12 = DC-adapter, 2,1 mm voor printmontage
K19 = 3-pens Tyco header, steek 2,54 mm (Farnell # 588581)
K21 = 6-pens Tyco header, steek 2,54 mm (Farnell # 588611)
K20 = klinksteker 3,5 mm, mono, voor printmontage (Farnell # 152206)
M1 = P542-M481U-G17L82 McLennan Servo Supplies unipoaire stappenmotor, 2400 stappen per omwenteling (niet inbegrepen in de kit)
S1 = drukknop
Y1 = Elektor ARMee board mkII (met LPC2106/01 en 14.7456 MHz kristal)
SK 409/25,4 STS (Fischer Elektronik , koellichaam voor TO-220/TO-3P, 8,2°K/W (Farnell # 4621293
IC-voet, DIP8
12 jumpers, steek 2,54 mm
2 sockets 1x20-pens, steek 2,54 mm
1 M3 schroef, 10 mm voor koelplaatbevestiging
1 M3 moer voor koelplaatbevestiging
Print EPS 080253-1

Buiten de PCB:
K14, K16 = 2-pens Tyco connector (Farnell # 1098459)
K18 = 3-pens Tyco connector (Farnell # 1098438)
K22 = 6-pens Tyco connector (Farnell # 1098456)
R56, R57 = KTY81/210 (NXP, temperatuursensor, positieve temperatuurcoëfficient, SOD70

Print EPS 080253-2

Weerstanden:
R1 = 10k, 0,25 W, 5%
R2 = 4,7 Ohm, 1 W, 5%

Condensatoren:
C1, C2, C4 = 100nF / 50V, keramisch, steek 2,54 mm
C3 = 47u / 63V, radiaal, steek 2,54 mm

Diversen:
BZ1 = EMX-7T05SP, buzzer, 5V, steek 7,6 mm (Farnell # 1193323)
D1, D2, D3 = 5V6, 0,5 W zener
IC1 = MCP23017, 16-bit I/O expander met I²C seriële interface, DIP28 (Farnell # 1332088)
JP1, JP2, JP3 = 3-pens header, steek 2,54 mm
K1 = RJ11 6/6 connector, horizontal (Farnell # 9732071)
LCD1 = LCD Displaytech 204B, 4x20 alfanumeriek
P1 = 10k pot voor printmontage
S1...S4 = 3FTL6 (Multimec), drukknop SPNO (Farnell #1132885 )
S5 = EC11B15242 (ALPS),draaiencoder, 5V, 15 PPR, paneel montage, 11 mm (Farnell # 1191733)
T1 = ZMX61P02F (Zetex), MOSFET P-kanaal, SOT23 (Farnell # 9525297)
3 jumpers, steek 2,54 mm
IC-voet, DIP28, smal
1x16-pens voet, steek 2,54 mm (LCD- connectie)
AW 110/16-T (ASSMANN), 1x16-pens header, steek 2,54 mm(LCD-connectie)
4 MDLSP1-10M-01 (RICHCO), nylon houder, hoogte 10 mm (Farnell # 1325985)
4 AQC09-24.2 (MULTIMEC), zwarte dop voor drukknop, hoogte 24,2 mm (Farnell # 1132965)
7 zelftappers 4x1/4 voor montage van print in behuizing
Behuizing, model BS 800 F-7035 prod nr. 82800135 (BOPLA), lichtgrijs; 98x34x209 (WxHxL
Zwarte knop, diameter 22 mm, hoogte 21 mm, asdiameter 6 mm
6-polige RJ11 kabel (1m) voor verbinding van 080253-1 met 080253-2
Print EPS 080253-2

090146-91 Elektor ARMee board mk.II
LPC2106FBD48/01 (NXP), 32-bit ARM microcontroller; 128 KB ISP/IAP flash met 64 KB RAM, LQFP48
14.7456MHz kristal, HC49/US behuizing, laag profiel (Farnell # 1538745)
De andere onderdelen op het bord blijven onveranderd
Opgebouwde module EPS 090146-91
