Breadboard-experimenteerprint

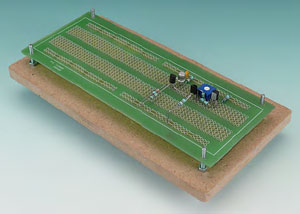

Wie veel werkt met een breadboard, zit vaak met het probleem dat na de succesvolle opbouw en test van een schakeling de boel weer moet worden afgebroken en vervolgens opnieuw moet worden opgebouwd op experimenteerprint. Daarvoor is een handige oplossing te bedenken in de vorm van een print met dezelfde opzet, gatafstanden en doorverbindingen als een standaard breadboard, die boven op het breadboard wordt gemonteerd.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
