LED-sturing, Draagbare 3-W-LED-lamp

LED-sturing, Draagbare 3-W-LED-lamp
Zaklantaarns met LED's zijn niet alleen modern, maar bij hetzelfde vermogen als bij het ouderwetse gloeilampje vele malen helderder en daarmee effectiever. Weliswaar komt men met de gebruikelijke witte 5-mm-LED's van 70 mW niet ver, maar er zijn inmiddels goedkope halfgeleider-exemplaren van 1 W en meer. Wat weerhoudt de vindingrijke elektronicus er nog van deze in bestaande zaklampen in te bouwen?
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Eigenschappen

- geschikt voor het voeden van drie 1-W-LEDs met 4,8 V
- rendement > 80 %
- helderheid onafhankelijk van accuspanning
- Bescherming tegen te diepe ontlading van de accu's

Component list
Weerstanden:
R1,R3 = 2k2
R2 = 22 k
R4,R5,R6 = 1 k
R7,R9 = 100 k
R8 = 3M9
R10 = 4k7
R11 = 560 Ohm
R12,R13,R14,R15 = 1 Ohm
P1,P2 = 10 k instelpotmeter, klein, liggend
P3 = 5 k instelpotmeter, klein, liggend
Condensatoren:
C1 = 330 n MKT, steek 5/7,5 mm
C2 = 47 µ/25 V radiaal, steek 2,5 mm, ø max. 8,5 mm
C3,C4,C9 = 100 n keramisch, steek 5 mm
C5,C6 = 470 µ/16 V radiaal, steek 2,5 mm, ø max. 8,5 mm
C7 = 10 µ/63 V radiaal, steek 2,5 mm, ø max. 6,5 mm
C8 = 100 p keramisch, steek 5 mm
Spoel:
L1 = 100 µH axiaal, voor verticale montage, types: 5800-101 van Bourns met 0,63 A/0,2 Ohm (Digi-Key-nr. M8290-ND), B82111EC25 van Epcos met 1 A/0,65 Ohm (Farnell-nr. 9752102)
Halfgeleiders:
D1 = 1N5822
D2 = 2V7/0W5
D3 = 1N4148
T1 = BD139
IC1 = LM2577T-ADJ (behuizing TO-220-5, rechte pennen, 5-polig)
IC2 = LM358 (DIP-8)
Diversen:
K1,S1,BT1 = 2-polige printkroonsteen, steek 5 mm
S1 = enkelpolige schakelaar
BT1 = batterijbehuizing voor 4 NiMH-accu's*
3 x 1-W-power-LED

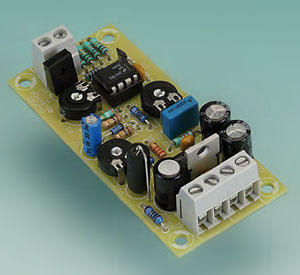

Print 080585-1
* zie tekst artikel
