I2C-aansturing

I2C-aansturing

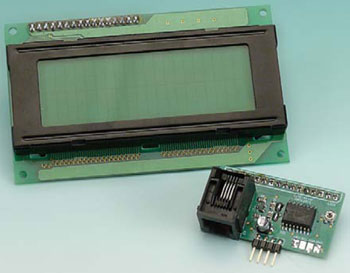

Ondanks alle mooie simulatie-software die tegenwoordig beschikbaar is, is een echt display soms een grote hulp bij het ontwikkelen van microcontrollerschakelingen. Daarbij past men graag een LCD met een HD44780-compatibele controller toe. Alleen het grote aantal besturingslijnen is een probleem. Er is een drieletterige oplossing voor dit probleem: I2C!
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Eigenschappen

* Universele LCD-module voor microcontrollers
* Gebruikt slechts 2 I/O-lijnen
* Meerdere displays op één I2C-bus mogelijk
* Eenvoudige aansturing dank zij firmware voor de AVR

Component list

Weerstanden:
P1 = 5 k, SMD (Murata)
R2..R4 = 1k8, SMD 0805
R5 = 39 Ohm, SMD 0805 (zie tekst)
Condensatoren:
C1,C2 = 100 n, SMD 0805
C3 = 10 µ/16 V, SMD (Vishay), diam. 4 mm
Halfgeleiders:
IC1 = PCF8574 (PCF8574A) (zie tekst)
T1 = BC807, SMD SOT23
Diversen:
LCD met HD44780-compatibele controller
K1 = vierpolige header, steek 2,54 mm
K2 = RJ11-connector voor printmontage
K3 = vier soldeerpennen
J1,J2 = tweepolige header met jumper
20-polige header, steek 2,54 mm, voor aansluiten LCD
Print 080525-1
