Verbeterde hybride hoofdtelefoonversterker

Verbeterde hybride hoofdtelefoonversterker

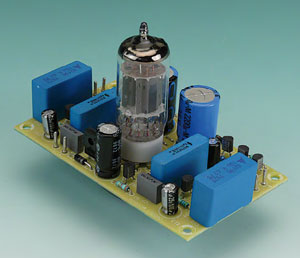

De uitstekende hybride hoofdtelefoonversterker van Jeff Macaulay met een enkele ECC82/12AU7-buis spoorde de auteur aan enkele wijzigingen aan dit ontwerp uit te voeren, met een extra ingangsvoorversterker als resultaat. Deze werd bewerkt in het Elektor-lab met het in dit artikel beschreven resultaat.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Specificaties

• Opwarmtijd: min. 30 minuten

• Belastingsimpedantie: 33 ?

• Voedingsspanning: 12,1 VDC

• Stroomopname: 235 mA

• Versterking (33 ? belasting): 4,5 x

• Max. uitgangsspanning: 730 mV (THD = 3%, clipping waarneembaar)

• THD + N: 0,13 % (1 mW/1 kHz/B = 80 kHz)

• S/N: 87 dB (ref. 1 mW, B = 22 kHz)

• Bandbreedte: 17 Hz...3,5 MHz (bij 1 mW)

• Uitgangsimpedantie : 2 ?

• DC-offset: max. 1 mV (33 ? belasting) max.3 mV (150 ? belasting)

Component list

Weerstanden
R1,R8,R9,R15 = 10 k
R2,R4,R10,R12 = 91 k (E96: 90k9)
R3,R11 = 15 k
R5,R13 = 22 Ohm
R6,R14,R16,R17,R22,R23 = 1 k
R7 = 39 k
R18,R21,R24,R27 = 560 Ohm
R19,R25 = 33 k
R20,R26 = 8k06
Condensatoren
C1,C6 = 2µ2/100 V, steek 22,5 mm (max. 10 x 26 mm)
C10,C12 = 10 µ/63 V steek 22,5 mm (max. 10 x 26 mm)
C2,C7 = 100 n MKT, steek 5 of 7,5 mm
C3,C8,C11,C13 = 100 µ/25 V, steek 2,5mm, diam. max. 8,5 mm
C4,C9 = 2200 µ/25 V, steek 7,5 mm, diam. max. 18 mm
C5 = 1000 µ/25 V, steek 5 mm, diam. max. 10 mm
Halfgeleiders
D1,D3 = rode LED
D2 = 1N4004
T1,T2,T6,T7,T9,T10,T11,T12 = BC550C
T3,T5,T8 = BC517
T4 = BD139
Diversen
V1 = ECC82 of 12AU7
9-pens ('Noval') buisvoet voor printmontage, bijv. Conrad bestelnr. 120529
