Preëmfase voor FM-transmittter

Preëmfase voor FM-transmittter

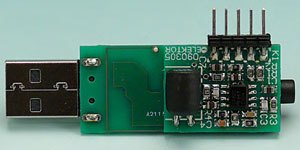

Deze schakeling is speciaal ontworpen om gebruikt te worden bij de FM-transmitter, maar kan ook als optie bij andere zenders van nut zijn. De schakeling maakt gebruik van een dual opamp. De eerste opamp fungeert als opteller en als buffer voor het navolgende correctienetwerk. De tweede opamp buffert het signaal voordat dit weer wordt teruggevoerd naar de zender.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Specificaties

* Correctienetwerk voor FM-transmitter 080727
* Bevat tevens 19-kHz-filter
* Stroomopname 3 mA

Component list
Weerstanden (alle SMD 0805)
R1,R2 = 22 k
R3 = 10 k
R4 = 100
R5,R7 = 15 k
R6 = 3k3
R8, R9 = 100 k
Condensatoren
C1,C7 = 4µ7/10 V
C2,C8 = 100 n
C3,C6 = 47 p
C4 = 2n2
C5 = 2n7
Spoelen
L1 = 33 mH, bijv. 22R336C Murata Power Solutions (Farnell bestelnr. 1077046)
Halfgeleiders
IC1 = TLC082CD SO8 (Farnell bestelnr. 8453713)
