SMD-transistortester

SMD-transistortester

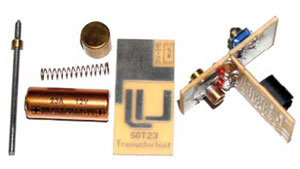

Met deze SMD-transistortester kan precies zo worden getest als bij transistoren met aansluitdraden. In de meeste gevallen volstaat het om te testen of een transistor defect is en of het gaat om een NPN- of een PNP-exemplaar. Om daar achter te komen hoeft dus niet per se een externe transistortester te worden aangesloten. Voor het fixeren van de transistor is een constructie met drie printplaten gebruikt. De te testen transistor wordt stevig tegen de contactvlakjes gedrukt met behulp van een stift en een veer uit een afgedankte balpen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Extra info, Update

Eigenschappen

* Stand-alone SMD-transistortester
* Herkent defecte transistoren
* Maakt onderscheid tussen NPN- en PNP-typen


Component list

Weerstanden:
R1 = 1 M
R2 = 1 k
R3...R4 = 10 k
Condensatoren:
C1 = 220 n
C2 = 100 n
Halfgeleiders:
D1,D2 = LED, 3 mm
D3,D4 = BAS32
IC1 = 4049 (SO16)
Diversen:
S1 = druktoets met maakcontact
12-V-batterij GP23A
Mechanica zoals beschreven
Printen (zie tekst)
