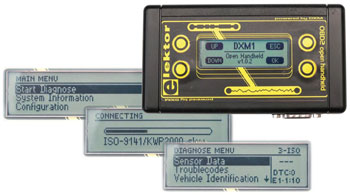

OBD2-analyser NG
Next-generation pocket-analyser met grafisch display, ARM-Cortex-M3-controller en open-source user-interface

De compacte OBD2-analyser van Elektor 6/2007 was een enorm succes – foutenanalyse in de vorm van duidelijke teksten en automatische protocolherkenning in een handzaam en betaalbaar apparaat. De volgende generatie autonome ODB-analyser dient zich nu aan in Elektor met features zoals een grafisch display, een Cortex-M3-processor en een open-source user-interface.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Extra info / Update
Hardware pocket-analyser:
• Grafisch display 132 x 32 pixels
• RGB-achtergrondverlichting
• Comfortabele bediening met vier knoppen
• Voeding via de diagnose-aansluiting (boordspanning 12 V)
• Aansluiting met OBD-standaardkabel
• Afmetingen 126 mm x 68 mm x 25 mm
• Gewicht ca. 110 g
Hard- en software DX-module (DXM-print):
• Hardware voor OBD2-aansturing on-board
• Firmware voor OBD2-control on-board
• TxRx met 3V3-niveau
• Cortex-M3-CPU (32-bits controller)
• 72 MHz interne klok
• 3V3-voeding voor externe aansluiting on-board - max. 55 mA
• Geen jumpers
• Bootloader
• LED's voor connect en datastream on-board
• Analoge meting van de boordspanning
• AT-commando’s
• Alle momenteel in auto’s ingebouwde protocollen worden ondersteund: PWM, VPWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN, 11/29 bit, 250/500 kbaud)
• Firmware-update via ISP-interface mogelijk
• Snelle OBD-connectie
Functies van de open-source-firmware:
• Grafische gebruikersinterface
• Uitlezen van de voertuiggegevens, PID-lijst, lijst van foutcodes, VIN, MIL-status
• Keuze van het actieve regelapparaat in het menu (bij voertuigen met meerdere regelapparaten,
bijv. met een automaat)
• Screendump (freeze-frame) van opgeslagen sensorwaarden bij foutmeldingen
• Uitbreidbare voorbeelddatabank voor foutcodes
• Wissen van het foutengeheugen
• Live weergave van sensordata
• Akoestische signalen
• Keuze van de scanmodus, automatisch of manueel
• Menutekst Engels
• Instelbare gebruiksstand (analyser 180 graden draaibaar)
• Regeling van de RGB-achtergrondverlichting
• Boordspanningsmeting
Optionele uitbreiding:
• USB-poort voor datatransport of te gebruiken als pc-ondersteunde interface
• Realtime-klok – RTC voor datalogging of timestamp
• Dataflash 1, 2 of 4 Mbyte voor datalogging functie
Open-source:
• Open-source-firmware voor de besturingscontroller
• ISP-interface voor AT90CAN128 en AT90USB162 toegankelijk
• Firmware kan naar behoefte vervangen worden
• Demo-firmware 'speedometer met waarschuwingsfunctie'
Onderdelenlijst
Deze SMD’s zitten al op de print:
C1,C2 = 22 p
C3,C4 = 100 n
C5,C6,C11…C18 = 1 ?
R1 = 10 k
R2, R3 = 1 ?
R4 = 1 k
R5,R6 = 1k5
R7,R10,R13 = 110 ?
R8,R11,R14 = 68 ?
R9, R12,R15 = 47 ?
R16 = 330 ?
R17 = 33 ?
R18, R19 = 4k7
Q1 = 8-MHz-kristal
D1 = 1N4007
D2 = B0530WS
D3 = 1N4148
T1…T3 = BCR108
IC1 = LD1117 3V3
IC2 = MC34063
IC3 = AT90CAN128
LED1…LED3 = RGB-LED Kingbright
KAA-3528SURKVGAPBA
Deze moet u zelf monteren:
DSP1 = LCD 132 x 32
DXM = OBD-module
J1,J2 = header 10-polig
J3 = header 2-polig
L1 = 220 ?H (smoorspoel)
LS1 = miniatuur luidspreker
S1…S4 = drukknoppen
SV1 = header met kraag, 10-polig
X1 = 9-polige sub-D-connector met soldeerbusjes
Montagemateriaal en toebehoren:
4 x kapje voor drukknop
4 x schroefjes voor de behuizing
5 x printschroefjes
mat plexiglas
kartonnen plaatje
behuizing met frontplaatfolie
sub-D-bevestigingsmateriaal
OBD2-standaardkabel
Compleet bouwpakket:
De kit EPS 090451-71 bevat alle benodigde onderdelen, de SMD-voorgemonteerde print evenals de behuizing (met frontplaatfolie), montagemateriaal en een OBD2-standaardkabel.
