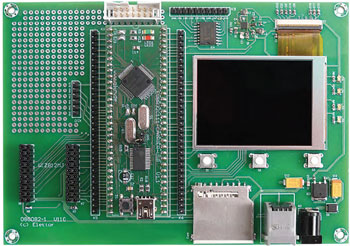

R32C-experimenteer-board
Maak je eigen toepassingen met een 32-bits-controller en een OLED-display

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Extra info / Update
• Ruimte gereserveerd voor R32C-carrierboard
• Alle pennen via headers toegankelijk
• Voeding vanuit netspanningsadapter
• 3 druktoetsen en vier LED’s
• 8 digitale in/uitgangen
• 4 analoge ingangen
• SD-kaart-interface met SPI-aansturing
• I2C-aansluiting
• 2,4 inch OLED-display met geïntegreerde controller (240x320 pixels), gevoed vanaf de kaart
• Connectors voor Ethernet/TCP/IP-uitbreidingsprint
• Connector voor E8a-debugger
Onderdelenlijst
Weerstanden (alle SMD0805):
R8 = 0 ?
R3,R4,R5,R6 = 470 ?
R7 = 2k4
R1,R2,R9,R10,R11 = 4k7
Condensatoren:
C11 = 10 p
C1,C2,C5,C6,C8,C15...C22 = 1 ?/25 V (SMD0603)
C3,C4,C7,C9,C10 = 4?7/10 V (SMD0603)
C14 = 100 n (SMD0603)
C12,C13 = 47 ?/16 V tantaal (SMD7343)
Spoelen:
L1,L2 = 4?7 (VLF3010AT-4R7MR70)
Halfgeleiders:
D1 = NSR0320MW2
D2,D3,D4,D5 = LED rood (SMD0805)
D6 = MBRS130
IC1 = NCP5810D
IC2 = Voetje: 2 x 32-pens socket (Fischer SL1- serie), voor R32C-carrierboard dat hoort bij de R32C-Starterkit 080928-91, zie onder IC3 = LF33CV
IC4 = PCF8574T
Diversen:
K1 = RJ11-connector
K2 = OLED-connector (Hirose
FH23-61S-0.3SHW(05))
K3 = DC-connector voor printmontage
K4 = 2x7-pens pinheader met kraag
K7,K8 = 2x10-pens socket (Fischer BL2 Serie)
K5,K6 = 32-pens header (Fischer SL1 Serie)
K9 = 10-pens pinheader (Fischer SL1 Serie)
K10 = 6-pens pinheader (Fischer SL1 Serie)
K11 = SD-kaarthouder (Multicomp SDCMF-10915W0T0)
S1...S3 = druktoets
OLED-display CMEL C0240QGLA-T
R32C-Starterkit 080928-91, zie [5] en [8]
Print 080082-2, zie [5]
De pcb van het experimenteer-board is deels bestukt verkrijgbaar (080082-71).
De overige onderdelen (m.u.v. de Starterkit) worden meegeleverd, zie [5].
