Schaakmat gezet!

Minimalistische zelfbouw schaakcomputer

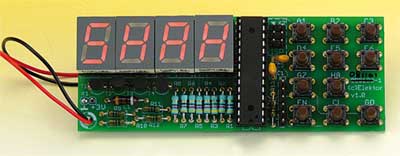

Een paar goedkope onderdelen en een AVR-controller van twee euro zijn voldoende om een zelfbouw schaakcomputer te maken naar het voorbeeld van de legendarische Mephisto I. Dankzij een geraffineerde portering van het schaakprogramma naar de ATmega88 werkt deze (SMD-vrije) miniprint met twee AA-batterijen op minimaal 1,9 V en verbruikt ondanks het LED-display slechts 20 mA.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

081101-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 081101-1-V14

Extra info / Update

Eigenschappen

• Goedkope onderdelen

• Stroomopname slechts 20 mA bij 3 V

• Werkt op twee AA- of AAA-batterijen

• Negen speelniveaus

• Zoekdiepte van 20 halve zetten

• Elo-rating ca. 1200-1399

• Weergave van de hoofdvariant mogelijk (aan/uit)

• Invoer van een willekeurige opening mogelijk

• Kleur kiezen bij het begin mogelijk

• Kleur wisselen tijdens het spel mogelijk

• Computer kan ook tegen zichzelf spelen

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Weerstanden:
R1…R8 = 470 ?
R9…R13 = 10 k
Condensatoren:
C1, C2 = 100 n (Rastermaat 2,5 mm)

Spoel:
L1 = 10 ?H

Halfgeleiders:
LD1…LD4 = SA52-11 (Kingbright), 7-Segment-
LED-Display, rood, gemeenschappelijke anode, hoogte 13,2 mm
T1…T4 = BC559C (of -B)
IC1 = ATmega88P-20PU (Atmel)*

Diversen:
S1…S11 = druktoetsen, 1 x maak,
voor printmontage, bijv. Multicomp MCDTS6-5N
K1 = 2-polige header of 2 soldeerpennen
K2 = dubbele header, 6-polig
K3 = enkele header, 6-polig, haaks (optioneel)
Batterijhouder voor 2 x AA of 2 x AAA
Print 081101-1 of bouwpakket 081101-71 (verkrijgbaar in de Elektor-shop)
*Geprogrammeerd met firmware 081101- 11, de geprogrammeerde versie maakt deel uit van het bouwpakket (081101-71) en is ook apart in de Elektor-shop te verkrijgen (081101-41)
