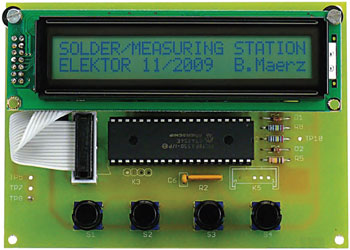

Soldeerstation met meetfunctie
Temperatuurregeling en DVM in één

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Specificaties:
- Geschikt voor soldeerbouten tot 12 V/30 W
- Temperatuurregeling d.m.v. PWM
- Voeding via low-cost netadapter 12 V/3,33 A
- Twee meetingangen voor gelijkspanning
- Meetbereik: 0…10 V (kanaal 1), 0…40 V (kanaal 2)
- Aanduiding van de voedingsspanning
- Microcontroller PIC18F4520 met flash-geheugen
- LC-display met 2 regels van elk 24 tekens (met HD44780-controller)
- Software-matige ijking van de meetfunctie
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
R1,R7,R10 = 1 k
R2 = weerstand-array 4 x 10 k, SIL 5-4 (5-pens, 4 weerstanden)
R3,R4,R8 =
R5 = 100 k
R6 = 10 k
R9 = 2k2
P1 = 10k meerslagen instel, verticaal met instelschroef aan bovenkant (bijv. Bourns 3266X-1-103LF)
Condensatoren:
C1,C2 = 100 µ/35 V radiaal
C3,C4,C5 = 100 n
Halfgeleiders:
D1,D2 = zenerdiode 5,1 V/0,5 W
T1 = FDD8445 (Fairchild N-channel MOSFET 40 V/5 A, 8,7 mOhm)
IC1 = 7805
IC2 = PIC18F4520-I/P (geprogrammeerd, EPS 090022-41)
Diversen:
S1…S4 = druktoets (bijv. Multimec 3FTL6 met kapje 1D09)
K1 = 14-pens header voor bandkabelconnector
LCD-module, 2 x 24 tekens (
met bandkabel voorzien van connector
40-pens DIL-voet (voor IC2)
X1 = keramische resonator 4 MHz, 3-pens
1 x M3-bout met moer, lengte
2 x M3-bout met moer, lengte
2 x kunststof afstandsbus, lengte
soldeerbout 12 V/30 W, eenvoudige uitvoering zonder temperatuursensor
print 090022-1
