Winamp-Control
Winamp-sturing met motorfader voor USB

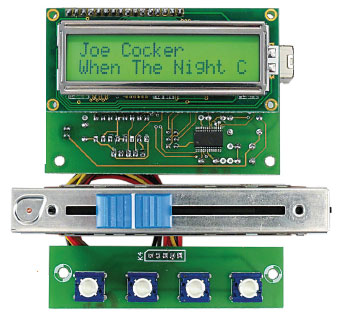

Dit project betreft een tastbare voortgangsbalk annex bediening voor Winamp. Een kleine ATMega-microcontroller zorgt voor een bidirectionele verbinding via USB tussen de Winamp-software en een motorfader, die tegelijk als indicator en als invoerapparaat dient.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Eigenschappen
fysieke voortgangsbalk (progress bar) voor Winamp
vooruit- en terugspoelen met een echte fysieke schuif
voeding uit USB
dataverkeer via USB
weergave van de titel met LCD van 2 x 16 tekens
vier toetsen voor Play, Stop, Next en Previous
werkt met Winamp 5.5 (getest met Winamp 5.541)
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
R1 = zie tekst!
R2 = 10k
P1 = 10k trimpotmeter
P2 = fader met motor, Alps RSA0N11M9 (10k) of RS60N11M9 (5k), zie tekst
Condensatoren:
C1,C2,C3,C4,C5,C6,C9 = 100n
C7,C8 = 47p
C10 = 47 µ/16 V, radiaal
Spoelen:
L1,L2 = 10 µH zelfinductie, axiaal, bijv. Bourns JW Miller 5300-13-RC
Halfgeleiders:
IC1 = FT232RL (FTDI)
IC2 = ATmega16-16PU (geprogrammeerd, 090531-41)
IC3 = L293D (ST) of L293DNEE4 (TI)
Diversen:
K1 = USB-aansluiting type B voor printmontage (bijv. Würth Elektronik 61400416121)
K2, K4, K5 = 5-pens header, steek 2,54 mm
K3 = dubbele header, 6-pens (2x3), steek 2,54 mm
S1…S4 = druktoetsen, 6 mm, voor printmontage, bijv. Multicomp MCDTS6-5N
LCD1 = LCD-Module, 2 x 16 tekens, bijv. Displaytech 162C
Printplaat EPS 090531-1
Kit met printplaat en alle benodigde onderdelen 090531-71
