Magisch oog voor USB
Buis toont CPU-belasting

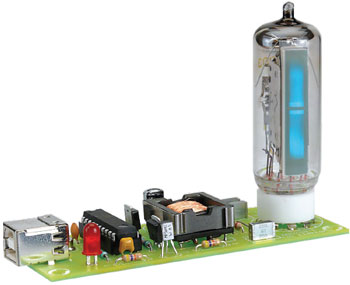

De zoon van de auteur houdt zich graag bezig met pc-modding. Na de bouw van enige via USB gestuurde LED-displays ontstond de behoefte aan een indicator voor de CPU-belasting. Omdat de auteur zelf een zwak voor retro-elektronica heeft, ontstond een CPU-meter met een groen oplichtende buis als indicator. De gehele voeding en besturing gebeurt via USB. Wie het graag simpel houdt, vindt hier ook een uitvoering met draaispoelinstrument.
